每個單片機系統里都有晶振，全程是叫晶體震蕩器，在單片機系統里晶振的作用非常大，他結合單片機內部的電路，產生單片機所必須的時鐘頻率，單片機的一切指令的執行都是建立在這個基礎上的，晶振的提供的時鐘頻率越高，那單片機的運行速度也就越快。

晶振用一種能把電能和機械能相互轉化的晶體在共振的狀態下工作，以提供穩定，精確的單頻振蕩。在通常工作條件下，普通的晶振頻率絕對精度可達百萬分之五十。高級的精度更高。有些晶振還可以由外加電壓在一定范圍內調整頻率，稱為壓控振蕩器（VCO）。

晶振的作用是為系統提供基本的時鐘信號。通常一個系統共用一個晶振，便于各部分保持同步。有些通訊系統的基頻和射頻使用不同的晶振，而通過電子調整頻率的方法保持同步。

晶振通常與鎖相環電路配合使用，以提供系統所需的時鐘頻率。如果不同子系統需要不同頻率的時鐘信號，可以用與同一個晶振相連的不同鎖相環來提供。

單片機晶振的作用以及原理解析

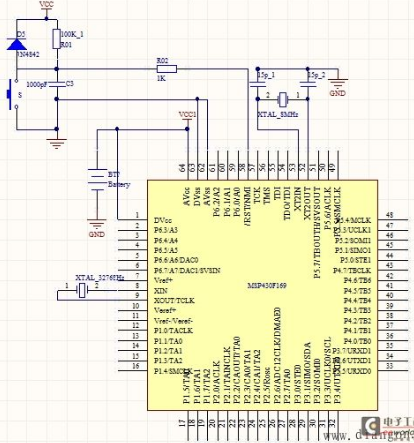

下面我就具體的介紹一下晶振的作用以及原理。

交流等效振蕩電路；實際的晶振交流等效電路如圖1b，其中Cv是用來調節振蕩頻率，一般用變?nèi)?a href=http://www.ytjinfuren.com/dz/21/2009624231055.shtml target=_blank class=infotextkey>二極管加上不同的反偏電壓來實現，這也是壓控作用的機理；把晶體的等效電路代替晶體后如圖。其中Co，C1，L1，RR是晶體的等效電路。

分析整個振蕩槽路可知，利用Cv來改變頻率是有限的：決定振蕩頻率的整個槽路電容C=Cbe，Cce，Cv三個電容串聯后和Co并聯再和C1串聯。可以看出：C1越小，Co越大，Cv變化時對整個槽路電容的作用就越小。因而能“壓控”的頻率范圍也越小。實際上，由于C1很小（1E-15量級），Co不能忽略（1E-12量級，幾PF）。所以，Cv變大時，降低槽路頻率的作用越來越小，Cv變小時，升高槽路頻率的作用卻越來越大。這一方面引起壓控特性的非線性，壓控范圍越大，非線性就越厲害；另一方面，分給振蕩的反饋電壓（Cbe上的電壓）卻越來越小，最后導致停振。通過晶振的原理圖你應該大致了解了晶振的作用以及工作過程了吧。采用泛音次數越高的晶振，其等效電容C1就越小；因此頻率的變化范圍也就越小。

微控制器的時鐘源可以分為兩類：基于機械諧振器件的時鐘源，如晶振、陶瓷諧振槽路；RC（電阻、電容）振蕩器。一種是皮爾斯振蕩器配置，適用于晶振和陶瓷諧振槽路。另一種為簡單的分立RC振蕩器。

用萬用表測量晶體振蕩器是否工作的方法：測量?jī)蓚€(gè)引腳電壓是否是芯片工作電壓的一半，比如工作電壓是51單片機的+5V則是否是2.5V左右。另外如果用鑷子碰晶體另外一個腳，這個電壓有明顯變化，證明是起振了的。

晶振的類型有SMD和DIP型，即貼片和插腳型。

先說DIP：常用尺寸有HC-49U/T，HC-49S，UM-1，UM-5，這些都是MHZ單位的。

再說SMD：有0705，0603，0503，0302，這里面又分四個焊點和二個焊點的，對我們公司來說默認的是四個焊點的，兩個焊點的材料要求進口，周期長，一般說兩個焊點的做不了。
