開關電源中光耦的作用及光耦電路原理

時間:2015-06-12 21:30:34來源:原創 作者:admin 點擊:

開關電源中光耦的作用及光耦電路原理

     <<提示:容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”,歡迎訪問。匯聚大量電路圖與你共同分享。》


   在開關電源中常常會看到光耦(光電耦合器),該器件在電源電路中就是將輸出端的信息反饋到開關電源控制部分,從而控制輸出端的電壓穩定,達到穩壓的目的,從光耦內部電路圖可以看出,輸入與輸出是相互隔離的,可將開關變壓器初級與次級隔離開,內部主要就是發光二極管及光敏三極管組成;光耦具有體積小、壽命長、無觸點,抗干擾能力強,輸出和輸入之間絕緣,單向傳輸信號等優點,所以在開關電源和數字電路中應用非常廣泛,    <<提示:容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”,歡迎訪問。匯聚大量電路圖與你共同分享。》


溫馨提示:將鼠標指針放在圖片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。開關電源中光耦的作用及光耦電路原理    <<提示:容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”,歡迎訪問。匯聚大量電路圖與你共同分享。》

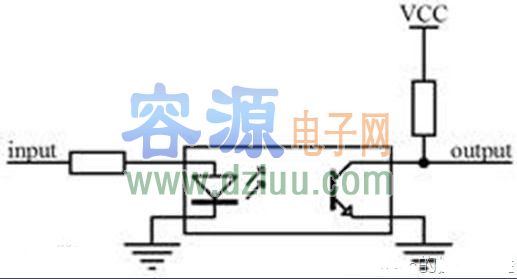

光電耦合應用電路

  光耦工作原理


   當光耦和輸入端加上0.7V以上電壓時,內部發光二極管開始發光,此時光耦的輸出端的電阻值由無窮大開始下降,下降的電阻值由光耦的輸入端電壓決定,光耦輸入電壓越高,光耦輸出端的電阻值越小。
