簡易晶振好壞測試電路
簡易晶振好壞測試電路
電路簡單方便制作，可以測試10kHz-100MHz的晶振，只要是好的，LED發光二極管就會閃，詳細介紹如下： <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

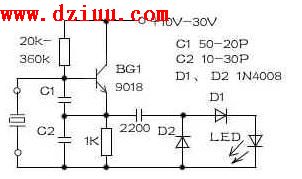

簡單幾個元件制作一個可測量10kHz-100MHz晶振的測試電路（電路如圖），方便愛好者們在檢修U盤、MP3等數碼產品時遇到的晶振是否損壞，很方便、快捷。
BG1和所接阻容元件構成多頻振蕩器，經C3、D1、D2進行檢波后，LED上得到下正上負的電壓，驅動LED發光。
若晶振已壞，LED不亮。可將此小電路安裝在維修用的電源上，留兩個插測晶振元件的小孔。
制作中應注意：晶振的兩條引出線不能相距過近，否則振蕩幅度大大減小導致發光管不亮。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
