汽車電路圖符號大全   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

汽車電路圖是圖形符號和文字符號，表示汽車電路構成、連接關系和工作原理，而不考慮其安裝的一種簡圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

使電路圖具有通用性，便于進行技術交流，構成電路圖的圖形符號和文字符號，不是隨意的，它有統一的國家標準和國際標準。要看懂電路圖，了解圖形符號和文字符號的含義、標注原則和使用方法。     <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

一、圖形符號
    圖形符號是用于電氣圖或其他文件中的表示項目或概念的一種圖形、標記或字符，是電氣技術領域中最基本的工程語言。，看懂汽車電路圖，我們要掌握和熟練地運用它。常用的圖形符號見表1-1-1所列。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    圖形符號分為基本符號、符號和明細符號3種。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

1、基本符號
    基本符號不能單獨使用，不表示獨立的電器元件，只說明電路的某些特征。如：“—”表示直流，“~”表示交流，“+”表示電源的正極，“-”表示電源的負極，“N”表示中性線。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

2、符號
    符號用以表示一類產品和此類產品特征的一種簡單符號。如： 表示指示儀表的符號， 表示傳感器的符號。符號廣義上代表各類元器件，，也可以表示沒有附加信息或功能的具體元件，如：電阻、電容等。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

3、明細符號
    明細符號表示某一種具體的電器元件。它是由基本符號、符號、物理量符號、文字符號等組合派生出來的。如： 是指示儀表的符號，當要表示電流、電壓的種類和特點時，將“*”處換成“A”、“V”，就成為明細符號。 表示電流表， 表示電壓表。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

二、文字符號
    文字符號是由電氣設備、裝置和元器件的種類（名稱）字母代碼和功能（與、特征）字母代碼組成。用于電氣技術領域中技術文件的編制，也可標注在電氣設備、裝置和元器件上或其近旁，以表明電氣設備、裝置和元器件的名稱、功能、和特征。此外，還可與基本圖形符號和圖形符號組合使用，以派生新的圖形符號。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    文字符號分為基本文字符號和輔助文字符號兩大類，基本文字符號又分為單字母符號和雙字母符號。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

基本文字符號
（1）單字母符號
    單字母符號是按拉丁字母將各種電氣設備、裝置和元器件劃分為二十三大類，每大類用一個專用單字母符號表示，如“C”表示電容器類，“R”表示電阻類等。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

（2）雙字母符號
    雙字母符號是由一個表示種類的單字母符號與另一字母組成，其組合型式應以單字母符號在前而另一字母在后的次序列出，如：“R”表示電阻，“RP”就表示電位器，“RT”表示熱敏電阻；   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

“G”表示電源、發電機、發生器，“GB”就表示蓄電池，“GS”表示同步發電機、發生器，“GA”表示異步發電機。

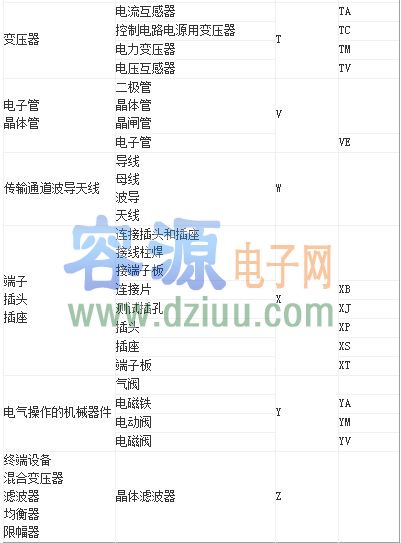

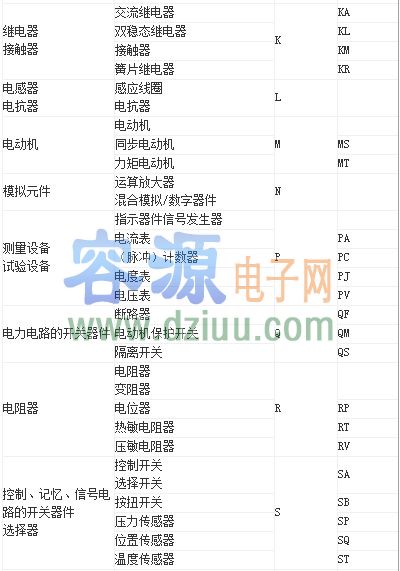

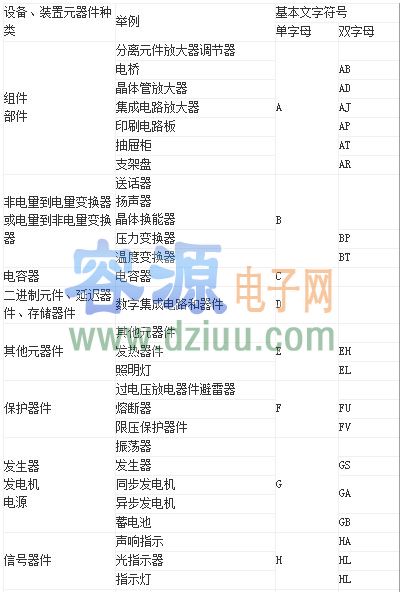

常用的基本文字符號見表1-1-3。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

這是本站為你收集的汽車電路圖符號大全，希望對大家有幫助。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
