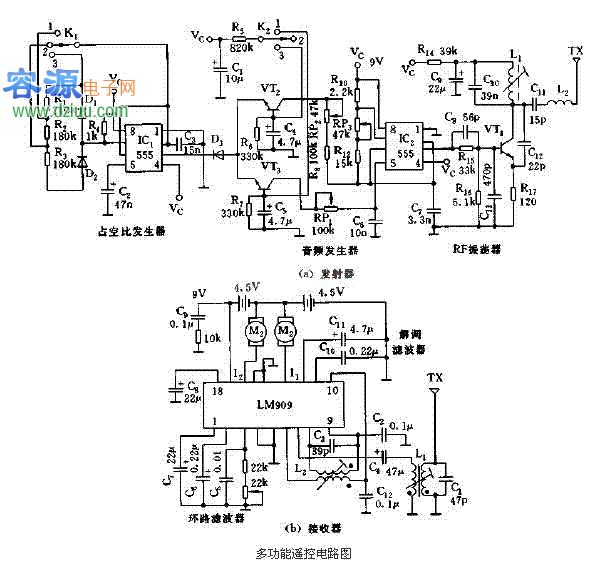

介紹基于555電路的多功能遙控電路
《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

555 定時器是一種模擬和數字功能相結合的中規模集成器件。用雙極性工藝制作的稱為 555,用 CMOS 工藝制作的稱為 7555,除單定時器外，還有對應的雙定時器 556/7556.555 定時器的電源電壓范圍寬，可在 4.5V~16V 工作，7555 可在 3~18V 工作，輸出驅動電流約為 200mA,因而其輸出可與 TTL、CMOS 模擬電路電平兼容。 《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

555 定時器的功能主要由兩個比較器決定。兩個比較器的輸出電壓控制 RS 觸發器和放電管的。《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

在電源與地加上電壓，當 5 腳懸空時，則電壓比較器 C1 的同相輸入端的電壓為 2VCC /3,C2 的反相輸入端的電壓為VCC /3.若觸發輸入端 TR 的電壓小于VCC /3,則比較器 C2 的輸出為 0,可使 RS 觸發器置 1,使輸出端 OUT=1.閾值輸入端 TH 的電壓大于 2VCC/3, TR 端的電壓大于VCC /3,則 C1 的輸出為 0,C2 的輸出為 1,可將 RS 觸發器置 0,使輸出為 0 電平。《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
