無線遙控器電路圖

DF接收模塊的工作電壓為5伏，靜態電流4毫安，它為超再生接收電路，接收靈敏度為－105dbm，接收天線最好為25～30厘米的導線，最好能豎立起來。接收模塊本身不帶解碼集成電路，接收電路僅是一種組件，只有應用在具體電路中進行二次開發才能發揮應有的作用，這種設計有優點，它可以和各種解碼電路單片機配合，設計電路靈活方便。《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

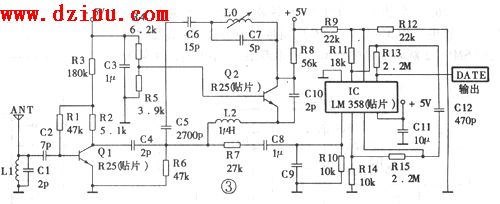

電路原理圖：《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
