自制高效自動市電穩壓器

最近我在一個新地方住，但是地方的電壓不太穩定，周圍的廠也，比如電機一啟動我的電腦就會斷電，電壓太低了，用萬用表測量電壓只有150V，電機啟動時只有130V左右，我們這兒幾臺電腦都會斷電，相信大家也有和我的環境。為大家推薦個高效自動穩壓器。《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

市場上雖有較多的穩壓器，但使用起來效果并不怎么好，且售價較高。筆者這一問題，特設計了一臺造價不高、元器件易購的穩壓器，適合無線電愛好者自制。 《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

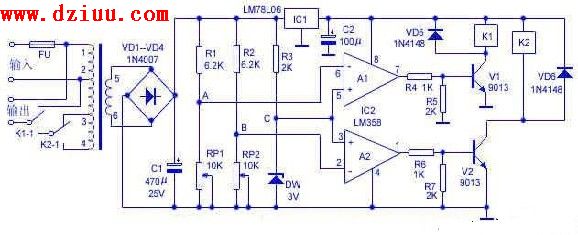

       電路原理：本穩壓器的電路原理如下圖。它主要由供電、基準電壓、電壓取樣比較等幾個單元電路組成。
 《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》


       市電從變壓器的1、2頭輸入，3、4頭為自耦調壓抽頭，5、6頭為控制電路的電源及取樣抽頭。市電電壓正常時，因C點電壓始終為3V（即R1降壓DW穩壓所得），A、B點均大于3V，故A1、A2輸出低電平；當市電電壓下降時，5、6頭的電壓也隨之下降，A點電壓也跟著下降，當A點電壓下降到低于3V時，A1輸出高電平，使三極管V1飽和導通，繼電器K1吸合，將調壓器輸出調于1、3頭；當市電電壓繼續下降時。
       反之，電壓升高時，B點電壓也隨之升高，當B點電壓高于3V時，A2輸出低電平，V2截止，H2釋放，輸出端調至1、3頭；當市電電壓繼續升高時，A點電壓高于3V，A1輸出低電平，V1截止，K1釋放，輸出端調至1、2頭。A1、A2為運算放大器，在這里作電壓比較器用；IC1為三端穩壓塊，它為運算放大器及繼電器提供供電電源；VD5、VD6為保護二極管。
       元器件的選擇：IC1選用LM78L06。A1、A2選用lm358。V1、V2選用9013。繼電器選用4123、電壓為6V。DW選用3V穩壓管。VD1～VD4選用1N4007，VD6選用1N4148。變壓器的鐵芯可根據穩壓器功率而定，筆者選用的是E型24鐵芯，線圈參數為：1～2用?0.22mm漆包線繞1800圈；2～3用?0.27mm漆包線繞400圈；3～4用?0.27mm漆包線繞850圈，5～6用?0.21mm漆包線繞145圈。元件參數按圖中所標注選用。 安裝與調試：本穩壓器應安裝在金屬機殼內，并具有較好的散熱
