電池供電的同步閃光燈電路圖   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

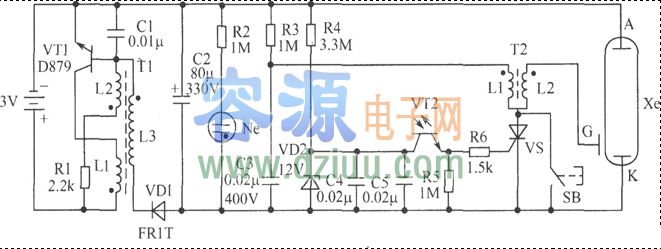

攝影愛好者在室內進行靜物或人像攝影創作時，攝影燈光的布置是個重要的環節，除了大功率攝影燈外，如圖的同步閃光燈是投資少、節約能源的選擇。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

元器件選擇：VT1要選電流在0.5A、耐壓30V，放大倍數在200的***率管，光敏三極管可選用紅外遙控裝置中的紅外接收管代用。因氙燈閃光有較強的近紅外線輻射，紅外接收管可避免環境雜散光線的干擾。單向晶閘管選用的1A、耐壓400V的。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

.   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

高壓整流管VD1工作在高頻振蕩，不宜選用常用整流管，如1N4007之類，宜選用開關電源用快速恢復二極管，耐壓1000V。觸發電路中的C3，因待機時的電壓超過300V，故不能采用普通電容，應采用耐壓400V的CBB電容。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

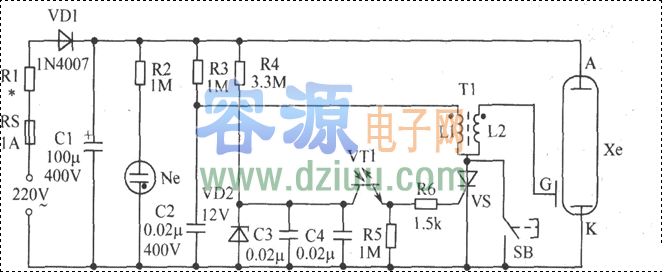

照相機內藏閃光燈的閃光管長20mm～30mm，儲能主電容器的大小與閃光管、閃光指數有關，可根據和選用。振蕩變壓器因工作頻率為10kHz左右，鐵芯為E型鐵氧體，L1、L2和L3的參考匝數為12、24、1250。觸發線圈的L1、L2參考匝數為20、600，次級線圈L2要分3段繞制。該電路可以用交流電直接供電，電路如下圖   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
