一、術語解釋
1、插入損耗：信號源直接傳送給負載阻抗的功率（P0）和插入濾波器后傳送給負載阻抗的功率（P1）之比的對數值。通常用分貝（dB）為單位進行度量，表示為IL=10 lg （P0/ P1）。
2、通帶波動：通帶內衰耗的最大峰值與最小谷值之差。
3、通帶寬度；指相對衰耗小于和等于某一規定值時的頻率寬度（如1dB、2dB、3dB、6dB等）。
4、阻帶衰耗：指整個阻帶內的最小衰耗值。
5、阻帶寬度：相對衰耗等于和大于某規定值時的頻帶寬度（如40dB、50dB、60dB、80dB等）。
6、匹配阻抗：濾波器技術條件中要求的端接匹配阻抗值。
二、應用指南
石英晶體濾波器根據其結構不同分為集成式單片濾波器和分離式濾波器。　　
　　集成式濾波器結構簡單、體積小、價格低，但其帶寬和頻率受到限制，分離式濾波器則可以彌補集成式濾波器的不足，使可實現的頻率和帶寬得以拓展。　　
　　數字通訊技術的發展，對晶體濾波器的群延時特性及互調失真指標提出要求，而分離式濾波器能夠較容易解決。

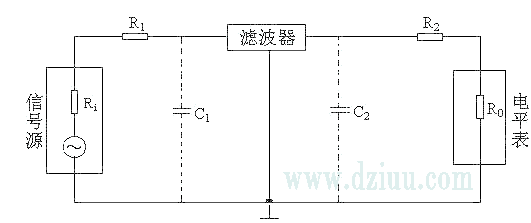

1、阻抗匹配：性能優良的濾波器在與其端接的電路阻抗不匹配時，濾波特性會變差，引起通帶波動增大，插損增加。當外電路阻抗低于濾波器特性阻抗時，中心頻率將下移，反之上移。濾波器的測試或使用應符合以下原理圖

"信號源+電平表"功能由網絡分析儀完成
　　Ri、R0：儀器內阻：一般為50Ω
　　R1--濾波器輸入端外接阻抗，阻抗值為匹配阻抗減去50Ω。
　　R2--濾波器輸出端外接阻抗，阻抗值為匹配阻抗減去50Ω。
　　在濾波器條件的匹配阻抗中有時有并接電容要求，應按上圖連接。
2、合理的測量電平；如同晶體對激勵電平的要求一樣，濾波器中其核心元件仍是晶體，因此激勵電平在沒有規定時，一般選0dB作為輸入電平。
3、良好的屏蔽：對濾波器的輸入端和輸出端進行良好屏蔽，以使信號源的能量不能直接耦合到負載端。對甚高頻以上濾波器，則應使濾波器與儀器間的連接盡量符合同軸線原理。濾波器在線路上時應盡可能采用大面積接地，并將輸入、輸出端隔離，保證濾波器的阻帶衰耗。
