直流固態繼電器內部電路
固態繼電器內部電路G5NB-1ADC5的框圖如圖13-17所示。它主要由輸入電路，光耦合器，驅動電路，開關輸出電路和瞬態峰值抑制電路組成。

（1）輸入電路

固態繼電器的輸入電路通常由限流電阻R和保護二極管VD1（或VD2）組成。 R在特殊耦合器中的發光二極管的正電路中串聯連接，并且保護二極管VD1在發光二極管的兩端反并聯連接。一些繼電器還配有VD2，它在LED的負電路中串聯連接。

（2）光電耦合器

光電耦合器由發光二極管和光電晶體管組成，用作信號傳輸和控制，并在輸入端和輸出端之間實現良好的隔離。當沒有控制信號施加到光耦器的輸入端時，沒有光電流通過LED，光電晶體管關閉;當控制信號加到輸入端時，LED通電并點亮，光電晶體管由光開啟，輸出信號相加。到驅動電路。

（3）驅動電路

固態繼電器的驅動電路通常由集成電路或三極管組成，其功能是增加從光電晶體管輸出的控制信號。

（4）開關輸出電路

對于AC固態繼電器，開關輸出電路由雙向晶閘管組成，而對于DC固態繼電器，開關輸出電路由功率開關晶體管或功率FET組成。開關輸出電路的功能是打開或關閉受控負載電路。當固態繼電器的輸入端沒有加控制信號時，光電耦合器中的發光二極管不發光，開關輸出電路處于關斷狀態;當輸入端添加控制信號時，發光二極管發光，使光電晶體管導通并輸出電能。信號由驅動電路放大并施加到開關輸出電路，使其飽和導通，從而實現接通受控負載電路的功能。

（5）瞬態峰值抑制電路

設置瞬態峰值抑制電路的目的是抑制在開關操作狀態期間由開關輸出電路產生的瞬時峰值脈沖干擾信號。對于使用雙向晶閘管開關輸出電路的交流固態繼電器，瞬態峰值抑制電路通常是由電阻器和電容器組成的串聯吸收電路，以及使用電源開關的直流固態繼電器的瞬態固態繼電器晶體管或功率FET開關輸出電路。抑制電路通常由二極管或齊納二極管組成。

直流固態繼電器內部電路

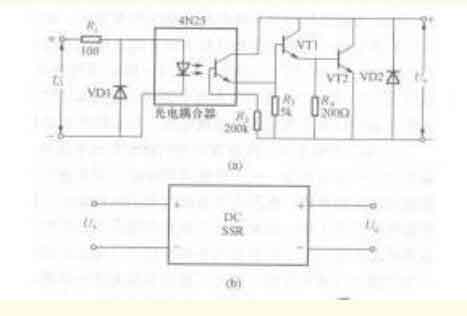

DC固態繼電器用于控制DC負載電源的接通和斷開，并且開關輸出電路使用高功率開關管或場效應晶體管。直流固態繼電器的內部電路如下所示。
