介紹穩壓電路的作用

電壓調節器電路的功能是穩定電源電路的輸出電壓。由于各種原因，AC電網的供電電壓通常不穩定，因此從整流濾波器電路輸出的DC電壓也不穩定。另一方面，由于整流和濾波電路必須具有內阻，當負載電流變化時，輸出電壓也會受到影響并發生變化。為了獲得穩定的DC電壓，必須在整流和濾波電路之后使用穩壓電路。

1.什么是簡單的穩壓電路？

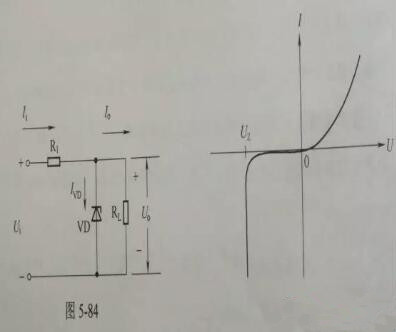

在反向擊穿狀態下，半導體齊納二極管具有這樣的特性：盡管電流在很寬的范圍內變化，但是其兩端的電壓基本上是恒定的。利用齊納二極管的這種特性，可以形成簡單的電壓調節器電路。如圖所示，齊納二極管VD與負載電阻RL并聯連接。 VD上的電壓是輸出電壓U0，R1是限流電阻。齊納二極管工作在反向擊穿狀態，其反向擊穿電壓是穩定電壓U2，如5-85伏安特性曲線所示。在UZ，當電流在很大范圍內變化時，電壓基本上沒有變化。





簡單的穩壓電路的特點是電路簡單，但輸出電壓不可調，輸出電流受齊納二極管的限制。它僅適用于要求輸出電流較小的場合。

2.什么是串聯穩壓器電路？

串聯穩壓器電路如圖所示。晶體管VT是自動調節元件。由于調節元件在負載電路中串聯連接，因此稱為串聯調節器電路。 VD是齊納二極管，為調節管VT提供穩定的基極電壓。 R1是齊納二極管的限流電阻，RL是負載電阻。 Ui是輸入電壓，U0是輸出電壓，IC是輸出電流。





該串聯穩壓電路具有高電壓調節精度，可輸出大直流電流，并可連續調節輸出直流電壓，從而得到廣泛應用。

由集成穩壓器組成的穩壓電路具有電路簡單，穩定性高，保護電路完善的特點，因此在實際電路中得到了廣泛的應用。容－源－電－子－網－為你提供技術支持
