2 高壓氣體放電燈的啟動過程和啟動性能的改善對高壓氣體放電燈而言，它的啟動特性是：啟動時間長，有的接近十分鐘；啟動電流大，最大值約為工作電流的
2倍。圖2是這種電光源的啟動電流變化曲線。通常，作用在氣體放電燈上的電壓大則電流大，電壓低則電流小，當然太低也不行，因為可能啟動不了。常規的照明配電柜直接以
220V的額定電壓啟動，而GGDZ型照明節能配電柜與這些設備不同，對此做了特別處理，即使用軟啟動電路——以較低電壓(為保證可靠啟動，一般不低于190V)啟動，經過一定時間逐步升高到額定電壓。啟動過程結束后，再在某一低于額定電壓的節電狀態運行，從而有效地減小啟動電流，減少長時間的啟動大電流對氣體放電燈的使用壽命的影響和對照明 節電柜的沖擊。

3 經濟實用的軟啟動電路

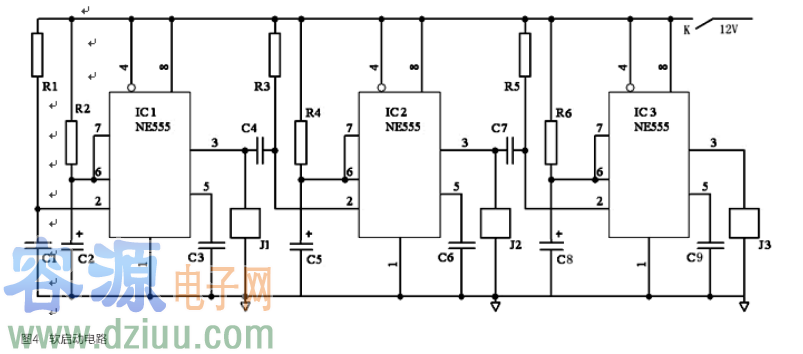

照明節能配電柜的軟啟動電路由以NE555構成的定時器和主控電路的相關部分構成。
3.1 以NE555構成的單穩態電路

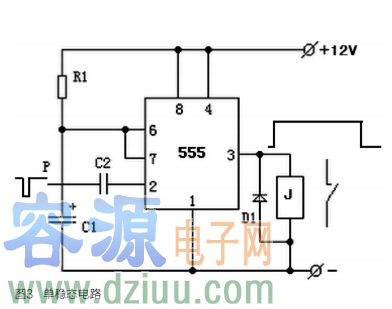

NE555是一個用途很廣的通用定時器IC。它的特點是輸出脈沖寬度可由外接電阻和外接電容精確控制，而且，定時范圍很寬，可從幾微秒至幾小時。 GGDZ照明穩壓節電柜利用它的計時精度高、溫度穩定性佳且價格便宜的特點，構成軟啟動電路。圖3是說明NE555工作原理的單穩態電路。
NE555主要引腳含義為：Pin 2——下限觸發輸入端，只

間和輸出電壓進行編程、調節，就可節約很多電能。

要輸入的脈沖電平低于1/3 UCC，就可啟動它的時間周期。 Pin 3——脈沖輸出端，定時開始時NE555輸出高電平，定時結束，輸出回到0伏左右的低電平。Pin 6——上限閥值輸入端，當這個引腳的電壓上升至2/3 U CC以上時動作。 Pin

2 高壓氣體放電燈的啟動過程和啟動性能的改善對高壓氣體放電燈而言，它的啟動特性是：啟動時間長，有的接近十分鐘；啟動電流大，最大值約為工作電流的2倍。圖2是這種電光源的啟動電流變化曲線。通常，作用在氣體放電燈上的電壓大則電流大，電壓低則電流小，當然太低也不行，因為可能啟動不了。常規的照明配電柜直接以容－源－電－子－網－為你提供技術支持
