經典電源電路梳理學習

時間:2018-12-12 11:46:50來源:不詳作者:admin 點擊:次

　　一、穩壓電路　　交流電網電壓的波動和負載電流的變化都會使整流電源的輸出電壓和電流隨之變動，因此要求較高的電子電路必須使用穩壓電源�！　。�1）穩壓管并聯穩壓電路　　用一個穩壓管

　　一、穩壓電路

　　交流電網電壓的波動和負載電流的變化都會使整流電源的輸出電壓和電流隨之變動，因此要求較高的電子電路必須使用穩壓電源。

　　（1）穩壓管并聯穩壓電路

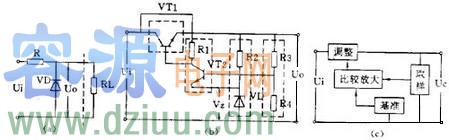

　　用一個穩壓管和負載并聯的電路是最簡單的穩壓電路，見下圖（a）。圖中 R 是限流電阻。這個電路的輸出電流很小，它的輸出電壓等于穩壓管的穩定電壓值 V _Z。

　�。�2）串聯型穩壓電路

　　有放大和負反饋作用的串聯型穩壓電路是最常用的穩壓電路。它的電路和框圖見上圖（b）、（c）。它是從取樣電路（ R3 、 R4 ）中檢測出輸出電壓的變動，與基準電壓（ V Z ）比較并經放大器（ VT2 ）放大后加到調整管（ VT1 ）上，使調整管兩端的電壓隨著變化。如果輸出電壓下降，就使調整管管壓降也降低，于是輸出電壓被提升；如果輸出電壓上升，就使調整管管壓降也上升，于是輸出電壓被壓低，結果就使輸出電壓基本不變。在這個電路的基礎上發展成很多變型電路或增加一些輔助電路，如用復合管作調整管，輸出電壓可調的電路，用運算放大器作比較放大的電路，以及增加輔助電源和過流保護電路等。

　　（3）開關型穩壓電路

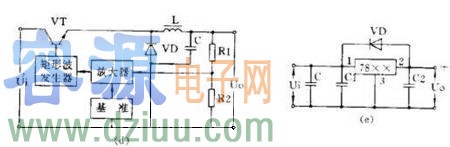

　　開關穩壓電源從原理上分有很多種。它的基本原理框圖見上圖（d）。圖中電感 L 和電容 C 是儲能和濾波元件，二極管 VD 是調整管在關斷狀態時為 L 、 C 濾波器提供電流通路的續流二極管。開關穩壓電源的開關頻率都很高，一般為幾~幾十千赫，所以電感器的體積不很大，輸出電壓中的高次諧波也不多。

　　它的基本工作原理是 : 從取樣電路（ R3 、 R4 ）中檢測出取樣電壓經比較放大后去控制一個矩形波發生器。矩形波發生器的輸出脈沖是控制調整管（ VT ）的導通和截止時間的。如果輸出電壓 U 0 因為電網電壓或負載電流的變動而降低，就會使矩形波發生器的輸出脈沖變寬，于是調整管導通時間增大，使 L 、 C 儲能電路得到更多的能量，結果是使輸出電壓 U 0 被提升，達到了穩定輸出電壓的目的。

　　（4）集成化穩壓電路

　　上圖（e）是一個三端穩壓器電路。圖中 C 是主濾波電容， C1 、 C2 是消除寄生振蕩的電容 ,VD 是為防止輸入短路燒壞集成塊而使用的保護二極管。

　　二、整流電路

　　整流電路是利用半導體二極管的單向導電性能把交流電變成單向脈動直流電的電路。

　　（1）半波整流

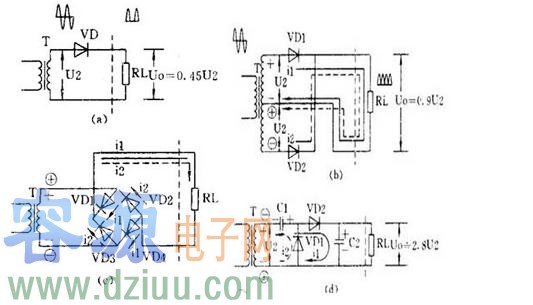

　　半波整流電路只需一個二極管，見下圖（a）。在交流電正半周時 VD 導通，負半周時 VD 截止，負載 R 上得到的是脈動的直流電。

　　（2）全波整流

　　全波整流要用兩個二極管，而且要求變壓器有帶中心抽頭的兩個圈數相同的次級線圈，見上圖（b）。負載 R L 上得到的是脈動的全波整流電流，輸出電壓比半波整流電路高。

　�。�3）全波橋式整流

　　用 4 個二極管組成的橋式整流電路可以使用只有單個次級線圈的變壓器，見上圖（ c ）。負載上的電流波形和輸出電壓值與全波整流電路相同。

　　（4）倍壓整流

　　用多個二極管和電容器可以獲得較高的直流電壓。上圖（d）是一個二倍壓整流電路。當 U2 為負半周時 VD1 導通， C1 被充電， C1 上最高電壓可接近 1.4U2 ;當 U2 正半周時 VD2 導通， C1 上的電壓和 U2 疊加在一起對 C2 充電，使 C2 上電壓接近 2.8U2 ,是 C1 上電壓的 2 倍，所以叫倍壓整流電路。容－源－電－子－網－為你提供技術支持

本文地址：http://www.ytjinfuren.com/dianlutu/15444944812734.shtml

本文標簽:

12 下一頁尾頁

頂一下

返回首頁

------分隔線----------------------------

上一篇文章：SM72295光伏全橋驅動電路(圖文)
下一篇文章：6V“千里眼”充電器電路圖解析(圖文)

猜你感興趣：

日光燈12V電源電路

該高壓電源可以使日光燈在12V電壓下工作，即使該燈管的燈絲有缺陷。本質上它是個用于激勵自制自偶變壓器的振蕩器。T1層繞在一根直徑5/16、長17/8的鐵氧體磁棒上。S2是一種選擇性的燈絲開關
關鍵詞：所屬欄目：電路圖
交流控制的氦氖電源電路

T1是一個60赫茲的120伏到1000伏升壓變壓器。C1, C2, C3, C4, D2通過D5形成一個四倍電壓。最初的電壓是4到5千伏，當激光管發光時電壓下降。 :
關鍵詞：所屬欄目：電路圖
實驗用的電源電路

由無源線性集成電路穩壓器組成的電源能夠提供+12, +9, +5, -5, -9和-12伏的直流電。T1和T2是12伏，3安的變壓器。 :
關鍵詞：所屬欄目：電路圖

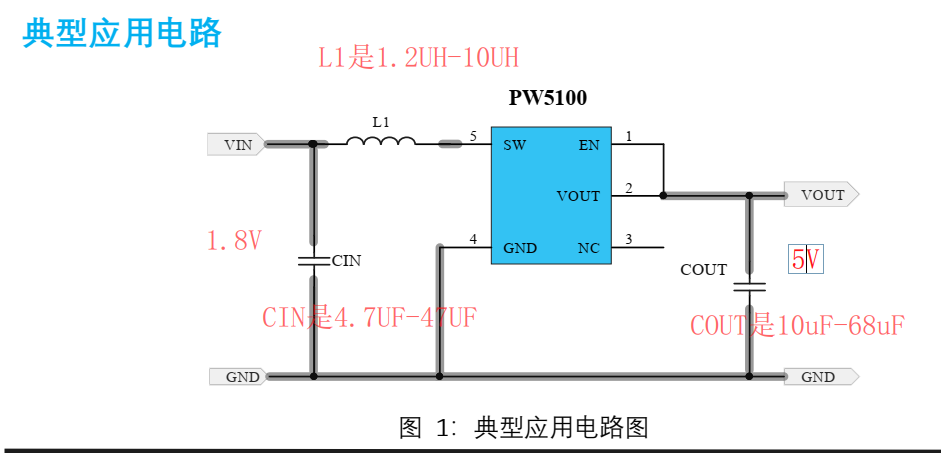

1.8V轉5V的升壓電源電路芯片
1.8V是一個比較低的電壓，在電壓供電電壓中，1.8V電壓的過于小了，在一些電子模塊或者MCU中，無法達到供電電壓，和穩壓作用，PW5100就是可以在1.8V轉5V的電平轉換電路和芯
關鍵詞：所屬欄目：元器件知識
自制最簡單12V開關電源電路圖（WS157）
自制最簡單12V開關電源電路圖（WS157）
　開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制（
關鍵詞：開關穩壓電源所屬欄目：開關電源電路圖
TL431開關電源電路圖（5V,1A）
TL431開關電源電路圖（5V,1A）
TL431的封裝　　圖中是采用TL431構成的開關穩壓電源電路，輸出電壓為+5V，輸出電流為1A，電路的輸出紋波小，變化效率可達82%。TL431，R5與R
關鍵詞：開關穩壓電源所屬欄目：開關電源電路圖
基于UC3842顯示器電源電路圖
基于UC3842顯示器電源電路圖

下面介紹一款顯示器電源電路，ENVISION EC-1439型顯示器電源電路，主要控制芯片是UC3842，輸出電壓分別是96V，88V，20V, 12V。應用UC3842集
關鍵詞：所屬欄目：電源電路
最簡單大功率500W晶體管逆變器電源電路圖
最簡單大功率500W晶體管逆變器電源電路圖
逆變器主要作用就是將低電壓轉換成高電壓，常見的就是要轉換成交流220V－50Hz,下面為大家介紹一個最簡單大功率的逆變器，電
關鍵詞：所屬欄目：逆變器電路圖
TL494芯片設計48V/3A開關電源電路圖
48V3A開關電源電路
　　TL494是一種固定頻率脈寬調制電路，它包含了開關電源控制所需的全部功能，廣泛應用于單端正激雙管式、半橋式、全橋式開關電源。TL494有SO-16和PDIP
關鍵詞：開關穩壓電源所屬欄目：開關電源電路圖
LA6350大功率開關穩壓電源電路圖
LA6350大功率開關穩壓電源電路圖　　電路如圖所示，電路采用該芯片制作的輸出電流可達10A,輸出電壓在5-12V內可調的實用大功率開關型穩壓電源。其工作原理為：220V交流電源經
關鍵詞：可調穩壓電源開關穩壓電源所屬欄目：開關電源電路圖
UC3842開關電源電路圖
電源電路圖UC3842開關　　當NMOS管導通時，初級線圈N1電流線性增大，磁場增強，次級線圈中VD4截止，由電容C10向負載供電；此時，脈沖變壓器原邊回路中VD2亦截止，N1這時起
關鍵詞：所屬欄目：電源電路
自動轉換雙電源電路圖
在這里分享一個雙電源切換電路，在電子設計中經常會用到。工作原理：1、有 BAT1 3.8V，沒有 VIN_5V 時：電壓從 U1 的 D 極經過 MOS 管的體二極管到達 S 極，S≈3.6V（
關鍵詞：所屬欄目：電源電路
TDA1541A的膽機DAC電源電路的應用
　　TDA1541A設計的膽機DAC電源電路主要由7815,7805等元件構成�！　‰娮赢a品中，常見的三端穩壓集成電路有正電壓輸出的78 ×× 系列和負電壓輸出的79××系列。顧名思義，三端IC是指這種穩壓用的集成電路，只有三條
關鍵詞：所屬欄目：音頻功放電路

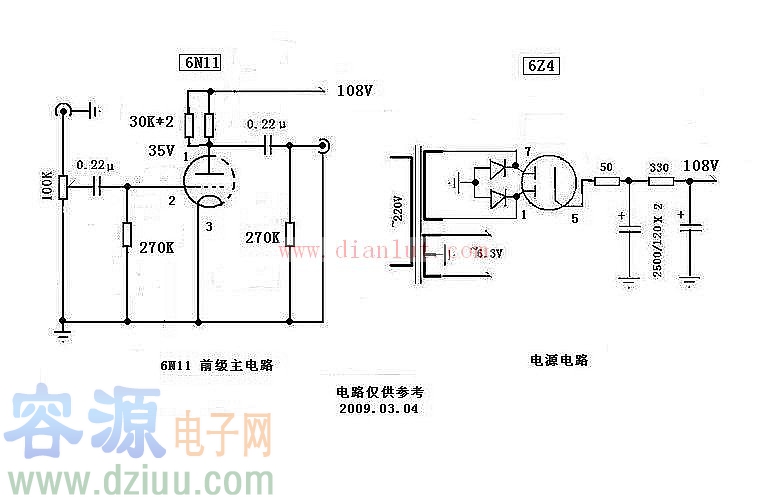

6n11前級主電路和其電源電路
