LES負載傳感器的典型電路

時間:2019-01-22 11:29:56來源:網絡 作者:admin 點擊:
  負載傳感器,簡稱LSE,它能夠判斷回路是否開路。把它直接串聯在直流或交流回路中,對回路進行檢測具有反應靈敏、空號極低、使用方便等特點。  左圖為負載傳感器的圖形符號,其文字符號

  負載傳感器,簡稱LSE,它能夠判斷回路是否開路。把它直接串聯在直流或交流回路中,對回路進行檢測具有反應靈敏、空號極低、使用方便等特點。

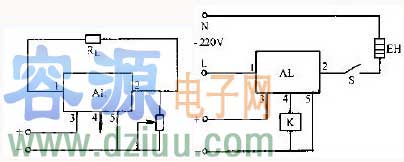

  左圖為負載傳感器的圖形符號,其文字符號為AL。
  負載傳感器的1、2腳時傳感端,串聯在被測回路中;3端接電源正極,4腳是傳感信號輸出端。當1腳和2腳之間接有感性或阻性負載時,如左圖所示,其傳感信號輸出端4腳輸出高電平。當無負載或1、2腳斷開時,4腳輸出低電平。
  右圖是LSE一種最基本的用用電路。將LSE直接串聯在負載EH的回路中,閉合開關D接通交流回路,此時1、2腳之間是通態,4腳輸出高電平,繼電器K動作。與此同時,交流電源可以通過LSE的1、2腳向負載EH供電。當開關S斷開,4腳輸出低電平,K斷開。


負載傳感器(LSE)的典型電路
