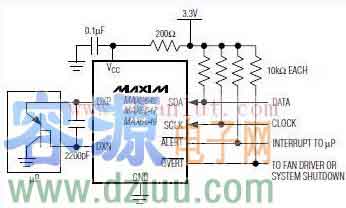

MAX6646，MAX6647，MAX6649的應用電路
MAX6646/MAX6647/MAX6649是精密的、2通道數字溫度傳感器。這些器件可準確地測量自身管芯的溫度和遠端PN結的溫度，并可通過2線串行接口提供溫度的數字輸出。遠端PN結通常為CPU、FPGA、ASIC內的共集電極PNP的發射結。
2線串口按照標準的系統管理總線（SMBus）寫字節、讀字節、發送字節、接收字節等命令讀取溫度數據，并對報警門限進行編程。為了增強系統的可靠性，MAX6646/MAX6647/MAX6649還包括SMBus超時檢測。故障排列可以防止在連續監測到1、2或3次（可編程）故障之前/ALERT和/OVERT置位。
MAX6646/MAX6647/MAX6649提供兩個系統報警：/ALERT和/OVERT./ALERT在發生以下四種溫度故障的任何一種時產生報警：本地高溫、遠端高溫、本地低溫、遠端低溫。/OVERT在溫度超過兩個/OVERT門限寄存器的任何一個設置值時產生報警。/OVERT輸出可用于開啟制冷風扇或觸發系統關斷。
