FP6276是一種電流模式同步升壓DC-DC轉換器，具有PWM/PSM控制。它內置40mΩ高側開關和40mΩ低側開關的PWM電路使該調節器具有很高的性能省電。內部補償網絡還將外部組件計數最小化到僅限于6內部0.6V電壓連接到誤差放大器非反轉輸入作為精度參考電壓。內置軟起動功能，可降低涌流。

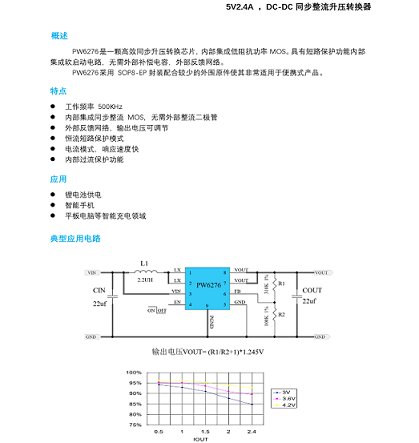

1、PW6276是一顆高效同步升壓轉換芯片，內部集成低阻抗功率 MOS。 具有短路保護功能內集成軟啟動電路，無需外部補償電容，外部反饋網絡。

PW6276在電路圖和腳位上都與FP6276一樣，可在電路板和PCB上兼容，不改PCB一起用的設計。方便快捷的方式。

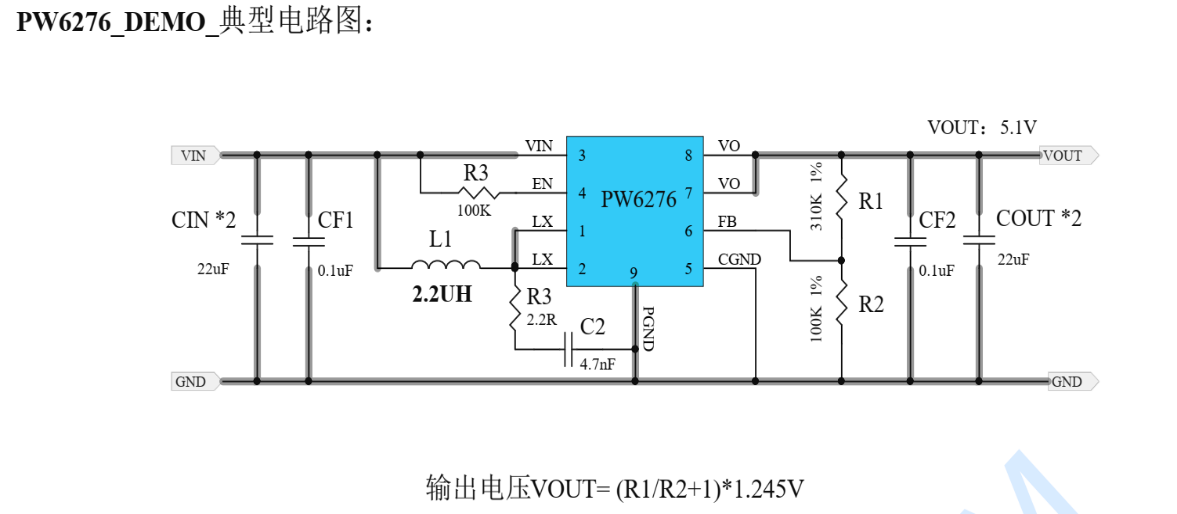

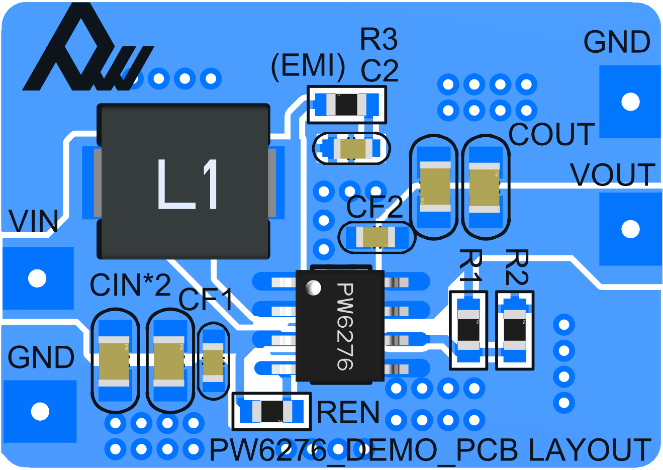

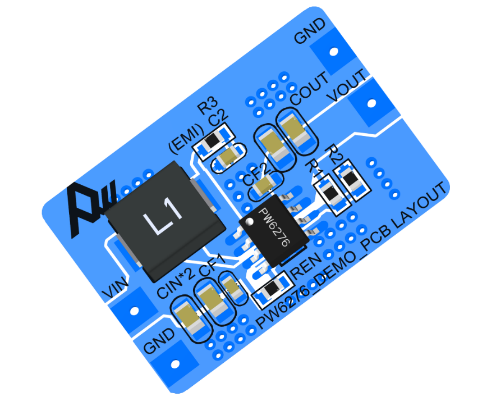

2、FP6276，PW6276的DEMO測試板電路圖，在外圍元件物料上，所需要的元器件列表，可以通過手機在進行PCB設計的焊接即可組成一個完整的升壓電路

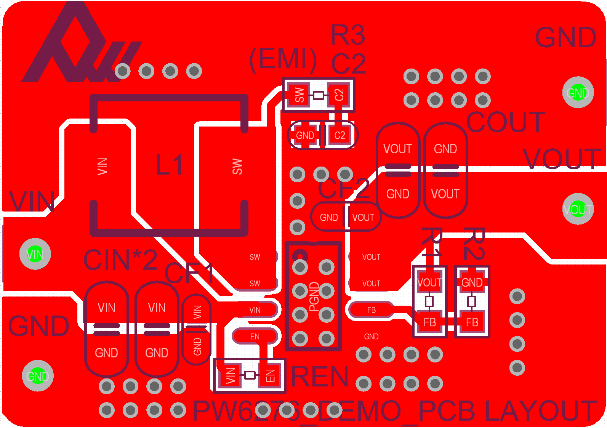

3、在EMI電磁干擾上面，僅需要在LX或者SW上，加入RC吸收干擾的電容即可完成整個的PCB布局。例如R3和C2。

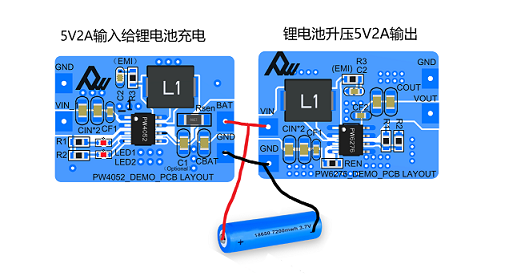

4、同時可以加入鋰電池充電管理芯片，來搭配做一個邊充邊放的，類似充電寶的功能的產品。在電路上也是會很簡單的做2個板子的拼接而已
