1.2V轉3.3V芯片電路圖，超簡電路
一般情況下，都是使用PW5100升壓芯片，來進行1.2V轉3.3V的升壓電路。PW5100可以穩定穩壓3.3V輸出供電到后端設備。保證MCU或者電子模塊的供電電壓，使整個電路工作都能更加可靠和穩定。
PW5100 是一款高效率、低功耗、低紋波、高工作頻率的 PFM 同步升壓 DC/DC 變換器。輸出電壓可以進行內部調節，實現從 3.0V 至 5.0V 的固定輸出電壓， 調節步進為 0.1V。

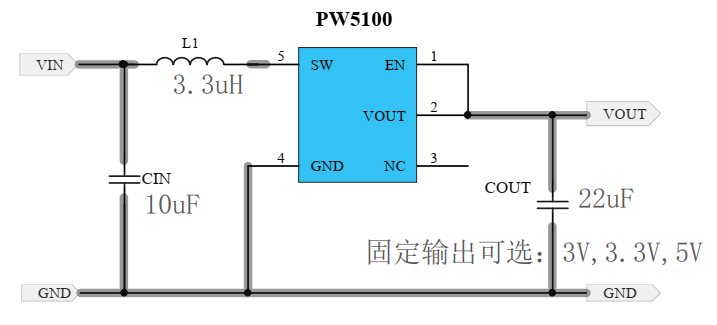

PW5100 僅需要三個外圍元件，就可將低輸入電壓升壓到所需的工作電壓。系統的工作頻率高達 1.2MHz， 支持小型的外部電感器和輸出電容器， 同時又能保持超低的靜態電流，實現最高的效率。
產品特點
⚫ 最大效率可達： 95％
⚫ 最高工作頻率： 1.2MHz
⚫ 超低啟動電壓： 0.7V@Io=1mA
⚫ 寬輸入電壓范圍： 0.7V～ 5.0V
⚫ 輸入靜態電流： 10uA@VIN=2.0V
⚫ 輸出電壓可選： 3.0V～ 5.0V@step=0.1V
容－源－電－子－網－為你提供技術支持
非常感謝用戶kuakewei 的投稿！
