降壓模塊LM2596S操作使用說明

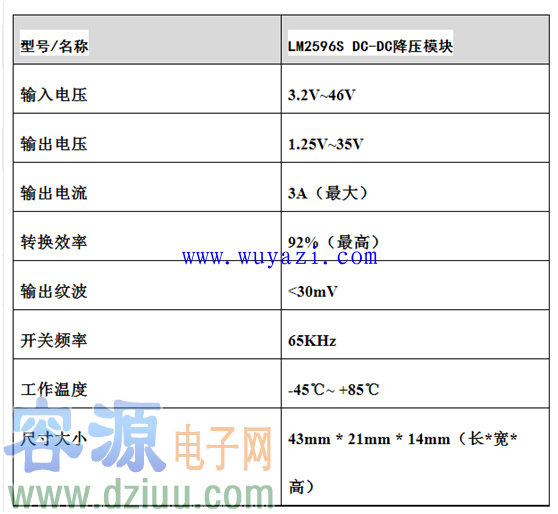

一、技術參數
二、使用說明

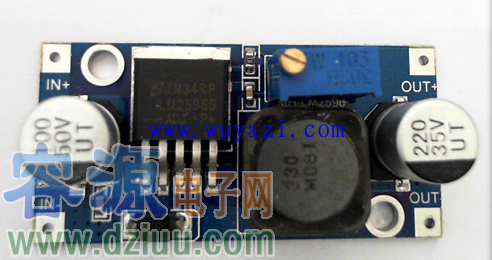

1.引腳說明：
IN+輸入正極
IN-輸入負極
OUT+輸出正極
OUT-輸出負極
2.輸入電壓范圍：直流3.2V 至 46V (輸入的電壓必須比要輸出的電壓高1.5V以上。不能升壓) 3.輸出電壓范圍：直流 1.25V至 35V 電壓連續可調，高效率(最大92%)最大輸出電流為3A。 4.可調電阻順時針調節升壓，逆時針調節降壓。逆時針調節1周大概調節1V左右
實測12V輸入，5V輸出電流1A時的負載調整率低于1%
注：此為降壓模塊，輸入電壓必需比輸出電壓高。
輸出2A以下可以長時間不用加散熱片 輸出電流大于2.5A（或輸出功率大于10W）長時間工作請加散熱片。
下面以輸入5V為例，演示產品的使用

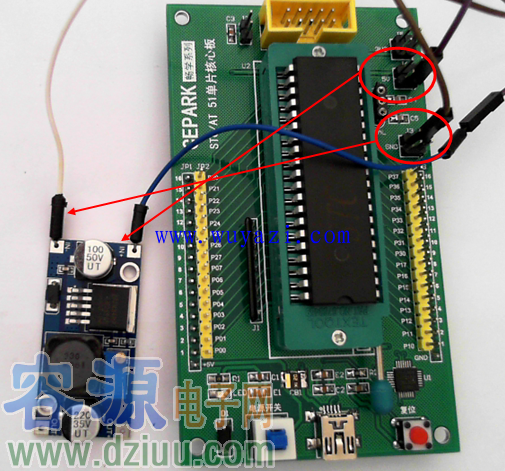

首先給輸入端輸入5V電壓，其中IN+接+5V，IN-接GND，如下圖

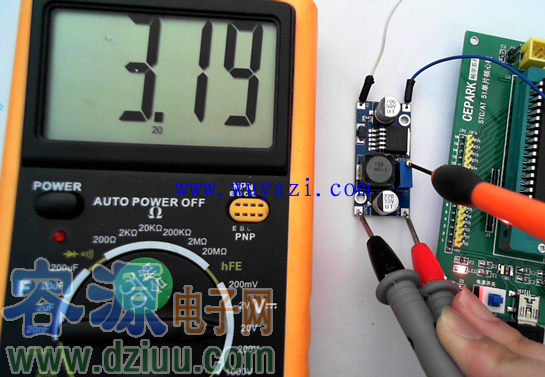

使用萬用表測試輸出電壓，其中紅色表筆接OUT+，黑色表筆接OUT-，使用直流電壓檔。

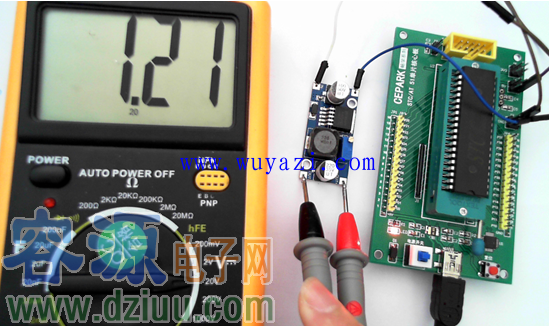

調節可調電阻，可以看到輸出電壓的變化。

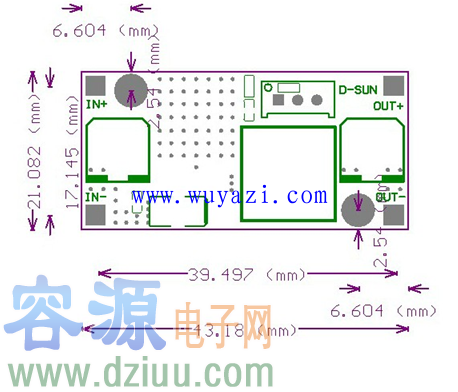

三、產品尺寸圖
