MCU部分
2 MAIN -DET I 8bit A/D轉換器輸入端口，用于交流電源電壓取樣信號輸入，該取樣信號經A/D后送比較器，由CPU判斷并顯示出交流電壓值
3 KEY I 8bitA/D轉換器輸入端口，輸入面板鍵矩陣識別信號，該信號為模擬電壓，經A/D轉換、比較，供CPU識別閉合鍵位
4 uP DVss 地線 GND/數字電路塊電源地線
5 Reset I/O 復位信號輸入/系統時鐘輸出
6、7 XoutXin OI 晶振連接引腳，接8MHz晶體
8 TEST I 測試信號輸出引腳/非測試狀態時接地
9 uP DVdd 電源接數字電路塊的5V工作電源
10 uP V-Vss 地線 CCD電路塊地線
54 uP AGND 地線振蕩電路塊地線
55 uP AVdd 電源振蕩電路塊5V電源
56 NC 保留 1 U/V O 8bit D/A轉換(PWM)/頻段選擇信號
61 H/L O 57 SDA I/O I2C總線串行數據輸入/輸出
58 SCL I/O I2C總線串行時鐘輸入/輸出 59 System O 7bit D/A轉換(PWM)/伴音制式選擇
60 VT O 14bit D/A轉換(PWM)/高頻調諧器調諧電壓VT輸出
62 TV sync. I 外部中斷或計數輸入引腳/用于復合同步信號輸入
63 RMT-In I 遙控信號輸入 64 LED O 待機狀態輸出，用于LED驅動/電源運行-復位控制和靜音控制
信號處理部分
11 TV AGND 地線模擬電路塊Vcc電源地線
12 FBP In I FBP逆程脈沖輸入端子
13 H Out O 行驅動脈沖輸出端子
14 HAFC 1 I 行AFC電路外接濾波器連接端子,該端子電壓控制H -VCO頻率
15 V saw I 連接外部鋸齒波形成電容器,鋸齒波的幅度受V- AGC功能控制,能保持幅度為常數

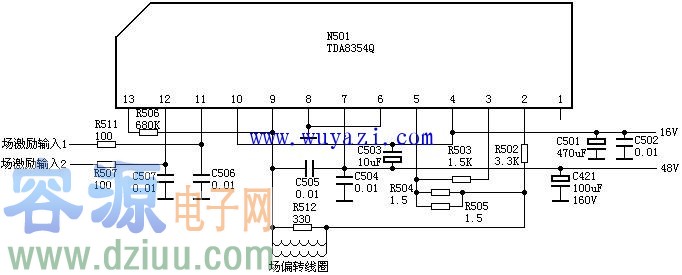

16 V out O 場驅動脈沖輸出端子
17 H Vcc 9V 電源接DEF(偏轉電路)9 V電源
18 NC 保留
19 Cb In I Cb色差分量信號輸入端子
20 Y In I Y信號輸入端子
21 Cr In I Cr色差分量信號輸入端子
22 TV DGnd 地線連接數字電路塊地線
23 C In I 色度信號輸入端子
24 Ex.CVBS/Y In I 外部復合視頻信號Ext.CVBS/Ext.Y輸入端子
25 TV DVcc 3.3V 電源數字電路塊的電源端子,DVcc=3.3V,可通過對H-Vcc分壓取得
26 TV In I TV視頻信號輸入端子,輸入經聲陷波器處理后的復合視頻信號
27 ABCL I ABCL（色飽和度、亮度限制）信號輸入
28 AU out O 音頻信號輸出端子，輸出音頻信號給音頻功放電路
29 IF Vcc 9V 電源中頻電路塊電源 9V
30 TV out O PIF檢波信號（全電視信號）輸出
31 SIF out O SIF檢波信號（伴音第二中頻信號）輸出
32 Ext. Au In I 外部音頻信號輸入
33 SIF In I 輸入伴音第二中頻信號
34 DC -NF I 連接伴音直流負反饋信號的形成電容器
35 PIF -PLL I 連接PIF- PLL環路濾波器該腳電壓決定PIF-VCO的頻率
36 IF Vcc 5V 電源接中頻電路塊電源5V
37 Reg Fil I 連接濾波電容，穩定內部偏置
38 De Emphasis I 連接SIF檢波信號去加重電容器
39 IF AGC I 連接IF AGC濾波器
40 IF GND 地線中頻電路地線端子
4142 IF In I Pin41、Pin42是差動放大器兩個輸入端子，輸入自聲表面波濾波器送來的中頻電視信號 43 RF-AGC O 輸出RF -AGC控制電壓至高頻調諧器
44 Y/C Vcc 5V 電源連接Y/C電路塊工作電源5V
45 A/V Out O 輸出CVBS/Y信號
46 Black Det I 連接黑電平檢測濾波器，Pin46的電平?jīng)Q定黑電平延伸門限值
47 Chroma APC I 連接彩色解碼電路的APC濾波器，該端子電壓決定VCXO(晶體壓控振蕩器)的振蕩頻率 48 Ik In I AKB陰極電流取樣信號輸入引腳
49 RGB Vcc 9V 電源連接RGB電路塊9V電源
50 R Out O 輸出基帶R信號給視放電路
51 G Out O 輸出基帶G信號給視放電路
52 B Out O 輸出基帶B信號給視放電路
53 TV AGND 地線連接模擬電路塊地線
