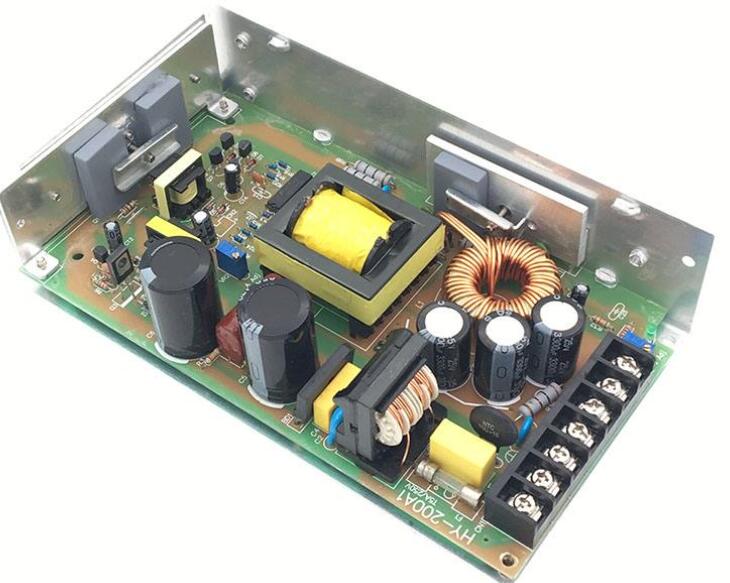

開關電源有嘯叫聲如何維修；開關電源在電器設備中至關重要，是整個電器的基礎電路，如果開關電源工作不穩定，那么后級電路設計到在好也是空談，一些細心的朋友可能會發現，開關電源工作時會發出一些聲音，比如今天分析的嘯叫聲，從聲音上可以聽出，頻率很好，嘯叫聲很煩人，如何維修處理呢。如果你是專業人士請閱讀下面文章，專業性很強哦。

開關電源控制著電路中開關管開通和關斷的時間比率，維持著穩定的電路電壓輸出，是一種非常常見的電源設計。但是從事過開關電源設計的人都知道，在對開關電源進行測試的過程當中，經常會聽到一些嘯叫聲，類似于打高壓不良時發出的漏電音，或著像高壓拉弧的聲音。那么當這些現象出現時，應當如何解決他們呢?開關電源有嘯叫聲如何維修呢？正面將詳細介紹：

先說說RCD電路：RCD電路有兩種，一種是二極管和電容串聯，電阻并聯在二極管上，這種電路作用是減緩功率管關斷時電壓的上升速度，減小關斷損耗；另一種是二極管和電容串聯，電阻并聯在電容上，這種電路的作用是限制功率管關斷時的最高電壓，防止功率管因關斷過壓而損壞。重點檢測RCD吸收回路中的電容器，當電容器出現故障時，也可能造成開關電源有嘯叫聲；

實例分析：

基本情況：通電一帶負荷電壓就降下來了，開關電源有嘯叫聲（俗稱嗞嗞響）好煩人啊，開關管有明顯發熱的手感，初步判斷開關管問題不大。
思路重點：查TL494的各腳電壓參數，再判斷周邊元件。測量IC 各腳電壓值，12腳供電21V正常，死區4腳0.2V，8腳和11腳的脈寬調制輸出電壓只有1.25V和1.55V，與實際的正常2.2V有出入，分析8腳和11腳輸出信號到兩推挽管V3 V4 進行放大再由變壓器T2耦合至功率開關變換導通工作。由于到開關管的激勵信號不足，導通時不能飽和，截止時不能關斷，開關管的管耗增加，長時間工作引起發熱燒管。特別是兩電壓信號不平衡時，兩開關管發熱的程度都不一樣。
懷疑IC有問題，內部放大電路不正常而輸出電壓值偏低，逐一把IC換一新加一底座，再通電試機 ，測得8腳、11腳還是如初的電壓值，再往下查得兩推挽管V3 V4 性能不良，導致IC的8腳、11腳電壓信號拉低，換上好的1815，再通電，嘯叫聲立馬就消失了，8腳、11腳恢復到2.2V。

下面是網友提供一些關于開關電源有嘯叫聲如何維修方法分享：

一、光耦工作電流點走線失誤

　　當光耦的工作電流電阻的位置連接在次級濾波電容之前時，也會有嘯叫的可能，特別是當帶載越多時更甚。

二、變壓器浸漆不良

　　包括未含浸凡立水。嘯叫并引起波形有尖刺，但一般帶載能力正常，特別說明：輸出功率越大者嘯叫越強，小功率者則表現不一定明顯。一款72W的充電器產品中就有過帶載不良的經驗，并在此產品中發現對磁芯的材質有著嚴格的要求。補充一點，當變壓器的設計欠佳時，也有可能工作時振動產生異響。

三、當不帶載或者負載太輕時

　　變壓器在工作時所產生的反電勢不能很好的被吸收。這樣變壓器就會耦合很多雜波信號到的繞組。這個雜波信號包括了許多不同頻譜的交流分量。其中也有許多低頻波，當?shù)皖l波與你變壓器的固有振蕩頻率一致時，那么電路就會形成低頻自激。變壓器的磁芯不會發出聲音。我們知道，人的聽覺范圍是20--20KHZ。所以我們?cè)谠O(shè)計電路時，一般都加上選頻回路。以濾除低頻成份。最好是在反饋回路上加一個帶通電路，以防止低頻自激。或者是將開關電源做成固定頻率的即可。

四、基準穩壓IC TL431的接地線失誤

　　同樣的次級的基準穩壓IC的接地和初級IC的接地一樣有著類似的要求，那就是都不能直接和變壓器的冷地?zé)岬叵噙B接。如果連在一起的后果就是帶載能力下降并且嘯叫聲和輸出功率的大小呈正比。

　　當輸出負載較大，接近電源功率極限時，開關變壓器可能會進入一種不穩定狀態。前一周期開關管占空比過大，導通時間過長，通過高頻變壓器傳輸了過多的能量;直流整流的儲能電感本周期內能量未充分釋放，經PWM判斷，在下一個周期內沒有產生令開關管導通的驅動信號，或占空比過小。開關管在之后的整個周期內為截止?fàn)顟B(tài)，或者導通時間過短。儲能電感經過多于一整個周期的能量釋放，輸出電壓下降，開關管下一個周期內的占空比又會較大……如此周而復始，使變壓器發生較低頻率（有規律的間歇性全截止周期，或占空比劇烈變化的頻率）的振動，發出人耳可以聽到的較低頻率的聲音。

　　同時，輸出電壓波動也會較正常工作增大。當單位時間內間歇性全截止周期數量，達到總周期數的一個可觀比例時，甚至?xí)钤竟ぷ髟诔曨l段的變壓器振動頻率降低，進入人耳可聞的頻率范圍，發出尖銳的高頻“哨叫”。此時的開關變壓器工作在嚴重的超載狀態，時刻都有燒毀的可能——這就是許多電源燒毀前“慘叫”的由來，相信有些用戶曾經有過類似的經歷。容－源－電－子－網－為你提供技術支持
