36V轉5V，36V轉3.3V，36V轉3V穩壓芯片和降壓芯片電路圖

型號：36V轉3V穩壓芯片和降壓芯片電路圖
價格:0.01 品牌名:平芯微
發布時間：2020-11-18
數 量：900000
發貨地：福田區賽格廣場38樓
發貨周期：
聯系人：鄭瓊鋒
聯系電話：13528458039
瀏覽量：
公司名稱：深圳市夸克微科技有限公司

產品詳細介紹：

36V轉5V，36V轉3.3V，36V轉3V穩壓芯片和降壓芯片電路圖

36V轉5V穩壓芯片，36V轉3.3V穩壓芯片，36V轉3V穩壓芯片，36V轉5V電路圖，36V轉3.3V電路圖，36V轉3V電路圖

36V轉5V,3.3V,3V的LDO穩壓芯片：

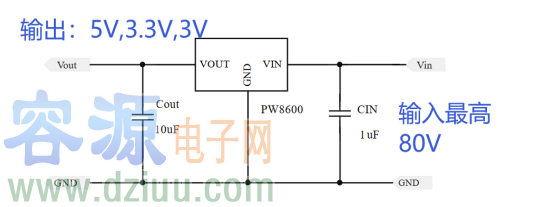

PW8600線性穩壓芯片，支持最高輸入80V，固定輸出電壓選擇：5V，3.3V,3V選擇，采用SOT23-3封裝，輸出電流100MA。適合36V輸入的降壓穩壓供電應用中。

如果是36V直接上電，在開關時，我們知道都會產生幾倍左右瞬間高電壓的尖峰電壓，一般電源工程師在LDO是常用輸入電容改成10-100uf左右的電解電容，或加TVS管或者輸入正極串聯一個電阻。

PW8600可常用輸入電容改成10-100uf左右的電解電容或者是輸入正極串聯一個電阻。

DC-DC降壓	輸入電壓	輸出電壓	輸出電流	頻率	封裝
PW2058	2.0V-6.0V	1V-5V	0.8A	1.5MHz	SOT23-5
PW2051	2.5V-5.5V	1V-5V	1.5A	1.5MHz	SOT23-5
PW2052	2.5V-5.5V	1V-5V	2.0A	1.0 MHz	SOT23-5
PW2053	2.5V-5.5V	1V-5V	3.0A	1.0 MHz	SOT23-5
PW2162	4.5V-16V	1V-15V	2A	600KHZ	SOT23-6
PW2183	4.5V-30V	1V-15V	3A	600KHZ	SOT23-6
PW2312	4.0V-30V	1V-28V	1.2A	1.4 MHz	SOT23-6
PW2330	4.5V-30V	1V-28V	3A	130KHz	SOP8
PW2558	4.5V-55V	1.25V-30V	0.8A	1.2 MHz	SOT23-6
PW2815	4.5V-80V	1.5V-30V	1.5A	400KHZ	SOP8-EP
PW2906	12V-90V	1.25V-30V	0.6A	150KHZ	SOP8-EP
PW2902	8V-90V	5V-30V	2A	140KHZ	SOP8-EP
PW2153	8V-150V	5V-30V	3A	140KHZ	SOP8
LDO產品	輸入電壓	輸出電壓	輸出電流	靜態功耗	封裝
PW6566	1.8V-5.5V	1.2V-5V多	250mA	2uA	SOT23-3
PW6218	4V-30V	3V,3.3V,5V	100MA	3uA	Sot23-3
PW6206	4.5V-40V	3V,3.3V,5V	150MA	4.2uA	Sot23/89
PW8600	4.5V-80V	3V,3.3V,5V	150MA	2 uA	Sot23-3

DC-DC降壓芯片：

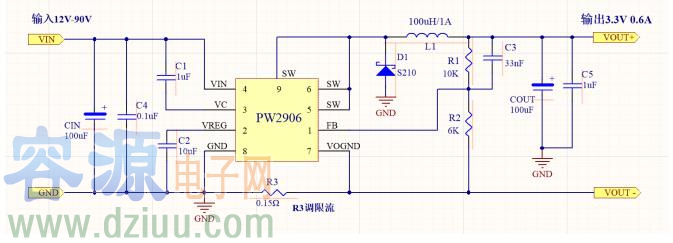

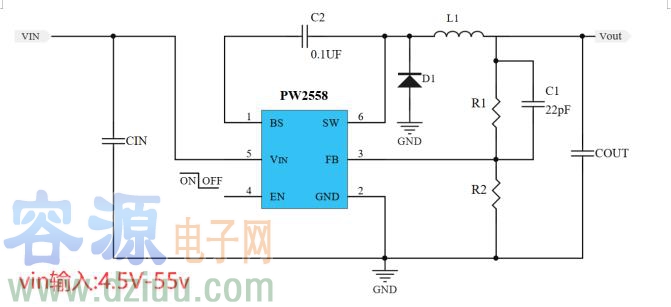

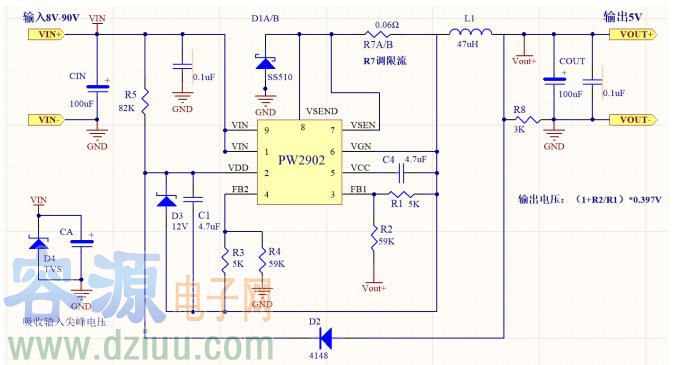

根據上面表格，36V輸入我們可以選擇：PW2558,PW2906,PW2902,PW2153均可，再按找工程師其他要求確定最終的一個型號。

代理商：深圳市夸克微科技
鄭生： 13528458039
QQ ： 2867714804
