5V-12V輸入輸出的限流芯片，可調限至4.8A

USB限流芯片5V輸入，,9V,12V輸入限流芯片

隨著手機充電電流的提升，和設備的多樣化，USB限流芯片就隨著需求的增加而越來越多，同時為了更好的保護電子設備，需要進行一路或者多路的負載進行限流。

USB限流芯片，5V輸入

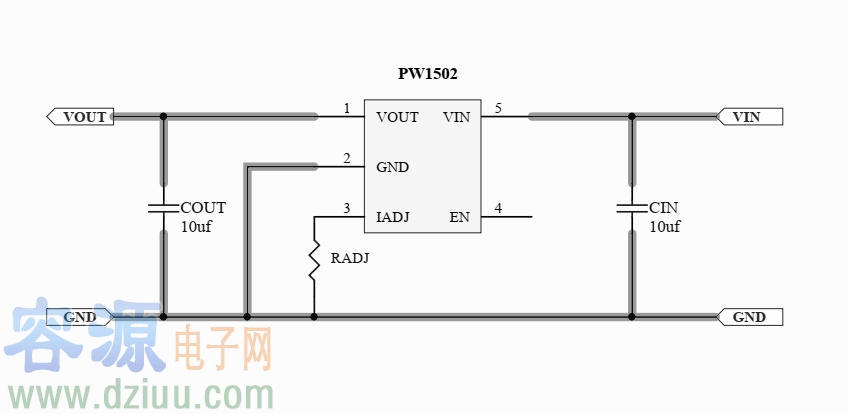

1、PW1502，常使用于0.4A-2A之間，如0.5A，1A，1.5A可以根據自己設置來調的。輸入電壓范圍在2.5V-5.5V之間，輸入電壓與輸出電壓的壓差在空載時，是相等的，隨著負載電流的增加，也會增加，但是也很低，基本上對比是97%左右，基本是相通的。

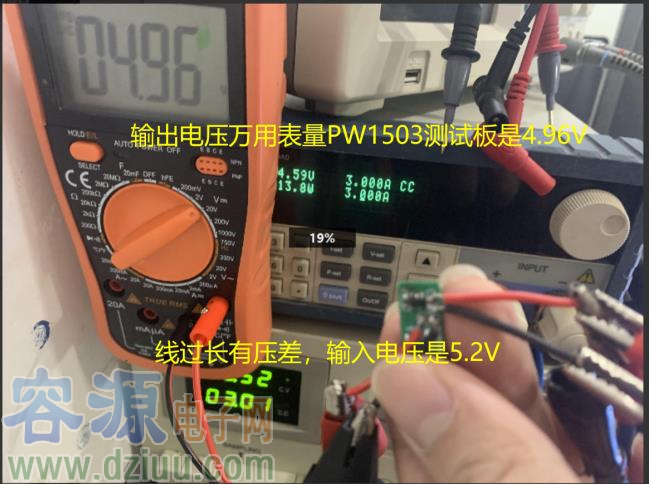

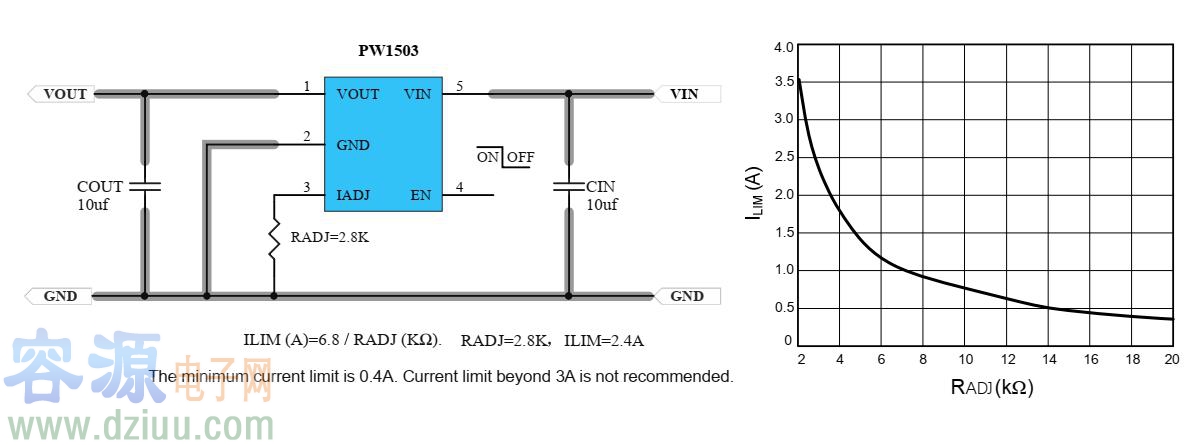

2、PW1503，是比PW1502更大電流可達到3A規格的USB限流芯片。輸入電壓范圍在2.5V-5.5V之間，適用于5V1A,5V1.5A,5V2A,5V2.4A,5V3A的限流USB輸出應用中。PW1503的測試：輸入電壓5.2V，輸出電壓4.96V，負載3A，工作溫度大概在55度左右。或者選用PW1555的5V輸出模式，輸入電壓范圍在3.7V-6V，輸入超過6V時，關閉輸出。同時輸入耐壓可達到30V，限制值1A起至最大4.8A之間。

2，9V輸入限流芯片

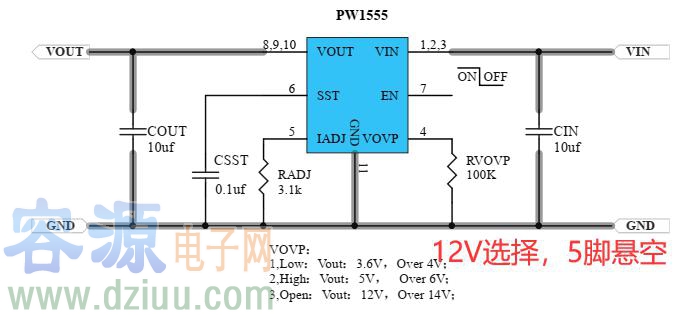

PW1555是一顆輸入電壓范圍2.5V-15V之間，可耐30V的輸入尖峰電壓的限流負載芯片，要三種輸出電壓模式：3.6V,5V,12V。可通過外圍引腳選擇。

在我們9V輸入應用中，要選擇12V模式才能滿足，由于每個輸出電壓模式，對應的輸入電壓范圍也是不同的。例如12V模式的話，輸入電壓范圍是8.8V-14V之間，超過輸入電壓就會關閉輸出。同時最大可調限流值4.5A.范圍是1A-4.8A之間。
測試情況如下：

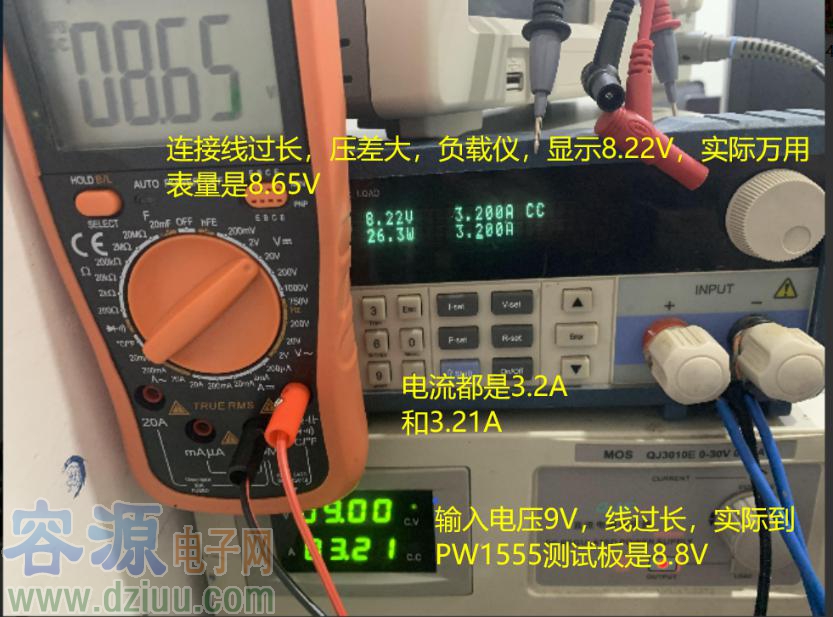

1、輸入電壓8.8V，輸出電壓是8.65V，輸出電流3.2A，設置過流點4.8A。

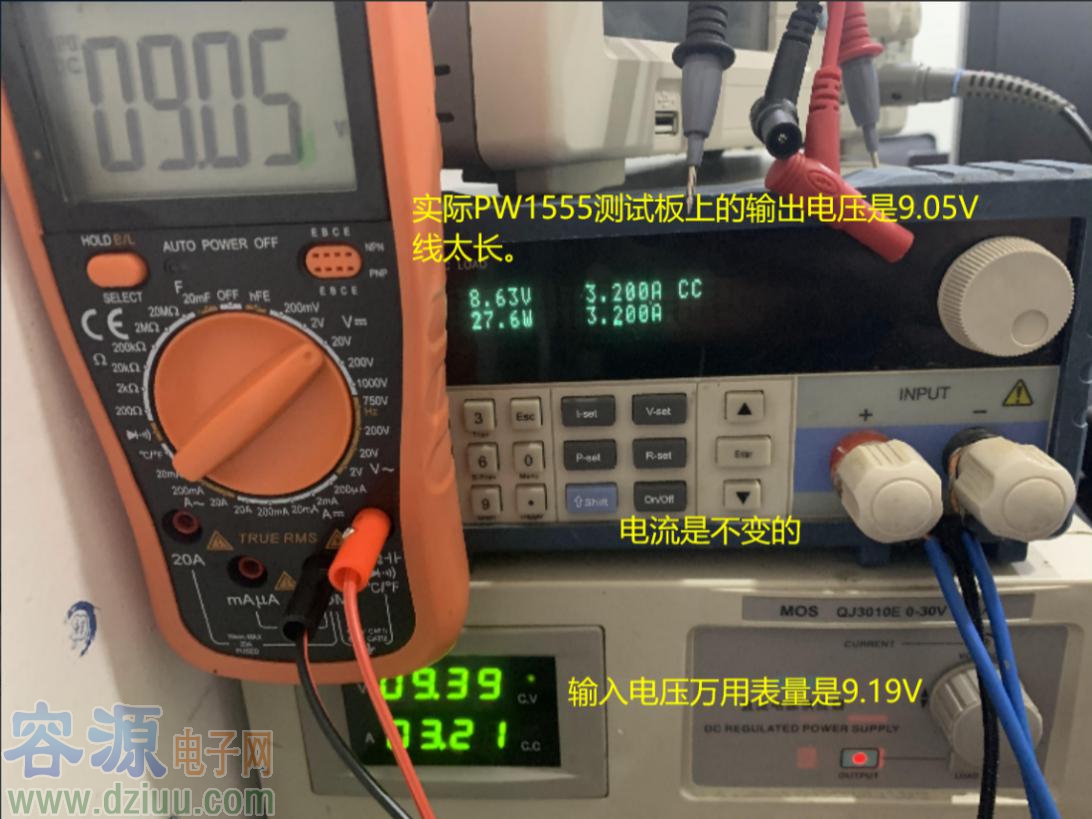

2、輸入電壓9.19V，輸出電壓9.05V，輸出電流3.2A，設置過流點4.8A。工作溫度很低，40度左右。

2，12V輸入限流芯片

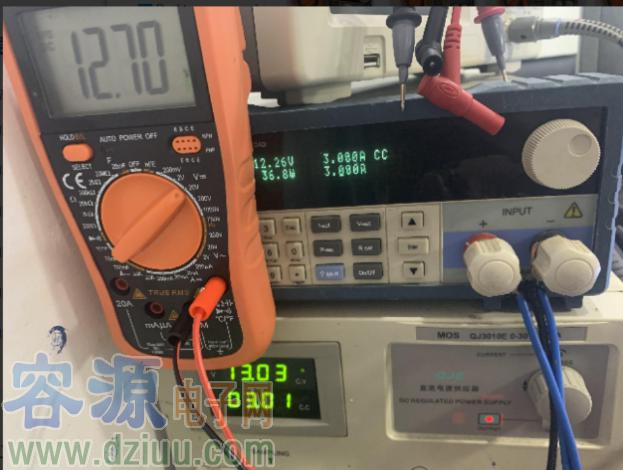

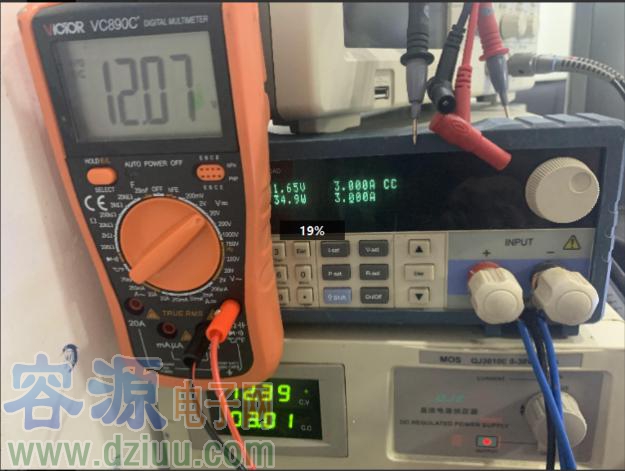

12V輸入限流芯片 PW1555是一顆輸入電壓范圍2.5V-15V之間，輸入耐壓30V電壓，最大可負載4.8A電流，在輸入電壓與輸出電壓的壓差不是很大的情況下。

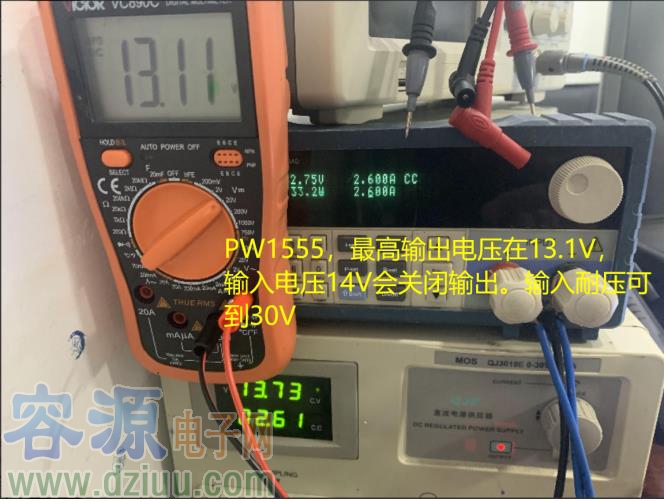

在12V輸出電壓模式時，輸入電壓不超過14V，超過會關閉輸出。輸出電壓最高13V。

代理商：深圳市夸克微科技
鄭生： 13528458039
QQ ： 2867714804
