用EL156制作的單端甲類膽機成本低，體積小，輸出功率可達25W，是非常理想的一款功率管。

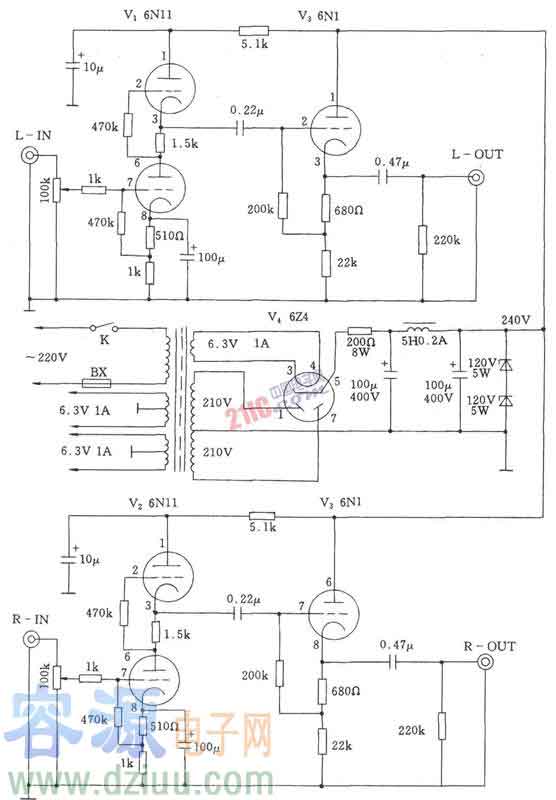

附圖是采用6n8P+EL156構成的功率放大器電路原理，筆者這臺機器的參數都標注在圖上，各點實測電壓等等，基本是廠家推薦的單端甲類功放數據制作的。本機線路簡潔，愛好者只要按圖焊接無誤就可基本達到要求。 <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

圖中是一個聲道的電路，另一聲道。本機采用兩級放大，前級用6N8P并聯，功放級用EL156管組成單端甲類放大電路。通常前級前置放大與推動兩級，以滿足功放膽的推動要求。然而EL156屬高跨導、低柵壓管，前置級與推動級合并為一級就可以了。在Hi—Fi功放中，放大級數越少，信號在放大過程中的噪聲、失真也越小。前級放大管6N8P為雙三級膽，采用并聯方式，也可根據個人喜好更換成6N6等“小個頭”，或其他個人音色喜好的前級管，使整機在視覺上更顯個性，當然換管音色也會發生變化，總之，膽功放是個性的東西，音色的改變只要滿足自己的喜好就行。 <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電源部分比較簡單，筆者不再提供電源部分的原理圖，這臺機器采用了高、低壓兩只電源變壓器，一只低壓變壓器提供6N8P和EL156的三組燈絲6. 3V繞組，另一只高壓變壓器提供整流管5Z8的一組燈絲5V繞組和兩組450V／0．2A的高壓繞組，然后由兩只電感濾波后分別供給左右聲道。足夠的燈絲預熱對電子管的壽命有積極作用，開機時要先開低壓開關，等電子管預熱后再開高壓開關，關機過程正好相反。 <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

單端甲類膽機輸出變壓器的繞制要求是比較高的。筆者這臺機器上的4個變壓器和2個電源濾波電感都是在深圳一家專業廠繞制的，數據、繞法由筆者提供，采用4夾3分層、交叉繞制，兩只采用96#硅鋼片制作的輸出變壓器，經測試各項指標達到設計要求，低頻、中頻、高頻的方波測試也不錯。 <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

元件很少，本機采用了“搭棚焊”工藝，C1、C2、C3采用大家熟悉的紅色“WIMA’’，C4、C5采用金屬化無感滌綸電容。關于膽機的布線、結構以及調試在文章中都有詳細的介紹，本文就不再敘述。只要地線走線合理，機器工作時，耳朵貼近音箱是聽不到交流聲的。 <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

筆者聽音的“家當”有：一臺24bit的CD機、自制的12英寸大箱子和某廠采用8英寸丹麥單元仿制的書架箱。將器材一一接好試音，個人評價：1 2英寸大箱子低音震撼、“錘錘到心”，中高音均衡、真實、有層次，8英寸書架箱低音不夸張中規中矩，中高音清晰很舒服。總之，你容－源－電－子－網－為你提供技術支持
