CH5600 AHD 轉 HDMI VGA AV 視頻轉換器方案
產品描述：
AHD轉HDMI/VGA/AV專業三合一高清轉換器，采用自主研發工業級SCALER芯片（CH5600）轉換處理設計，將一路AHD信號轉換為一路HDMI/VGA/AV信號輸出。使您的HDMI/VGA/AV高清顯示設備兼容AHD系統。AHD信號自動識別兼容AHD-720P、AHD-960P、AHD-1080P等模擬高清信號.工控級電源設計支持DC5V-20V寬電壓輸入，更長使用壽命。
■支持AHD2.0標準，即720p/30，720p/25，1080p/30，1080p/25，NTSC/PAL 960H攝像機輸入。
■AHD to CVBS（AV）----可以鎖定CVBS分辨率576I/50Hz或者480I/60Hz輸出，自動變頻和縮放，可以選擇CVBS PAL/NTSC制式輸出.
■AHD to HDMI----最大可以輸出HDMI 1080P@50/60Hz，自動變頻和縮放可以選擇輸出
■AHD to VGA---最大可以輸出VGA 1920*1080的分辨率，自動變頻和縮放可以選擇輸出 .VGA輸出支持：1024*768/60Hz、1280*720/60Hz、1280*1024/60Hz、1360*768/60Hz、1920*1080/60Hz。
■AHD輸入端可以自動偵測AHD/PAL/ NSTC
■自帶2個輕觸開關：輕觸開關1：為設置當前輸出口的 輸出模式。
A、HDMI輸出時，此按鍵切換輸出分辨率720P/60 1080P/60。
B、VGA輸出時，此按鍵切換輸出分辨率1024*768/60Hz、1280*720/60Hz、1280*1024/60Hz、1360*768/60Hz、1920*1080/60Hz輸出。
C、CVBS輸出時，此按鍵切換N制/P制。
注：以上按鍵切換均為循環切換。
輕觸開關2：為設置當前輸出口選擇。（即選擇HDMI、VGA、CVBS 任 意一個接口輸出，按鍵為循環切換。）如當前輸出口有效則相應的指示燈亮起。
容－源－電－子－網－為你提供技術支持非常感謝用戶heilangweishi 的投稿！
本文地址：http://www.ytjinfuren.com/dzdiy/16209851974294.shtml
本文標簽:
-
PS7516 2.5A高效同步PWM增壓轉換器
關鍵詞： 所屬欄目：元器件知識 -
PS7526 高效 DC-DC 同步整流升壓轉換器
關鍵詞： 所屬欄目：元器件知識 -
PL7512A 非同步的PWM提升轉換器
關鍵詞： 所屬欄目：元器件知識 -
FP6396 1.2A同步降壓轉換器
關鍵詞： 所屬欄目：元器件知識 -
FR9608 3A同步降壓DC/DC轉換器
關鍵詞： 所屬欄目：元器件知識 -
FR9811 2A同步降壓DC/DC轉換器
關鍵詞： 所屬欄目：元器件知識 -
FP6715 5V、2.5A、550 KHz高效低波紋同步升壓轉換器
關鍵詞： 所屬欄目：元器件知識 -
FR9850 SOT23-6 2A同步降壓芯片 DC-DC轉換器
關鍵詞： 所屬欄目：集成塊資料 -
FR9850F 18V、2A同步降壓DC/DC轉換器
關鍵詞： 所屬欄目：集成塊資料 -
FR9206 SOT23-6 3A同步降壓芯片 DC-DC轉換器
關鍵詞： 所屬欄目：集成塊資料 -
FR9206F 18V、3A同步降壓DC/DC轉換器
關鍵詞： 所屬欄目：集成塊資料 -
FP6730 2A同步降壓芯片 DC-DC轉換器
一般說明
FP6730 是電流模式、脈沖寬度調制、升壓型直流/直流轉換器。內置的高壓 N 溝道 MOSFET 允許 FP6730 用于輸出電壓高達24V的升壓應用，以及單端初級電感轉換器（SE
關鍵詞： 所屬欄目：集成塊資料 -
SD6271 1MHz，2A升壓電流模式PWM轉換器
一般說明
SD6271是一個電流模式升壓DC-DC轉換器。它的PWM電路內置0.25Q功率MOSFET使該調節器高效。內部補償網絡還最小化多達6個外部組件計數。誤差放大器的非反相輸入連接到一個0.6V的精度參考電壓，其整數啟動功能可以降低涌入電流。
SD6271可在“SOT23-6L”軟件包中使用，并為應用程序領域提供了節省空間的PCB。
關鍵詞： 所屬欄目：集成塊資料 -
TD8587 5V 2.1A 1.2MHz同步升壓轉換器芯片
一般說明
TD8587是一個同步整流器，固定的開關頻率（典型的1.2MHz），和電流模式的升壓調節器。該設備允許為USB設備使用小型電感器和輸出電容器。該電流模式控制方案具有快速的瞬態響應和良好的輸出電壓精度。
在輕負載下，TD8587將自動進入脈沖調頻（PFM）操作，以減少主要的開關損耗。在PFM運行期間，IC消耗非常低的靜止電流，并在整個負載范圍內保持高效率。TD8587還包括電流限制和過溫停機，以防止在輸出過載時的損壞。
TD8587有ESOP-8軟件包。
關鍵詞： 所屬欄目：集成塊資料 -
AHD轉HDMI VGA AV 轉換器方案 帶AHD環出方案 LOOPOUT
采用自主研發工業級SCALER芯片（CH5600H）轉換處理設計....自主CH5600芯片方案 NVP6124B方案熱線：18179694356 QQ：690767736 AHD TO HDMI VGA AV 帶AHD環出轉換板有
關鍵詞： 所屬欄目：設計編程 -
紅外脈沖到音頻轉換器
如果你的聽力是好的，你可以使用這個紅外線脈沖到音頻轉換器來檢驗紅外遙控。它是一種用于檢測紅外光源的好設備。一個光電池模塊（無線電器的P/N 276-137）檢測紅外輻射和驅動器音頻集成電路U1。該電路對于檢測紅
關鍵詞： 所屬欄目：音頻功放電路 -
12v轉220v轉換器如何制作經驗分享(圖文)
12v轉220v轉換器如何制作經驗分享
如逆變器電路圖所示，它用作IC1中包含的振蕩器級非穩態多諧振蕩器，CMOS 4047（此邪教系列40xx系列）通過改變R1微調器的電阻值（220 k總
關鍵詞：逆變器 所屬欄目：逆變器電路圖 -
溫度傳感器A／D轉換器電路圖
溫度傳感器A／D轉換器電路圖
關鍵詞： 所屬欄目：傳感器技術 -
電流轉換器電路

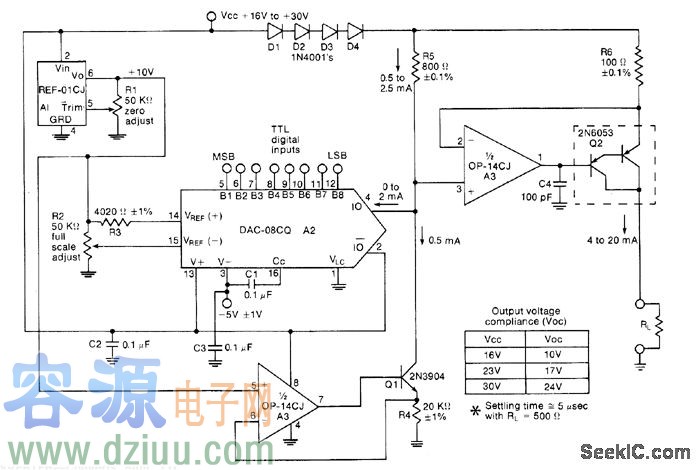

對于產業化經營的微處理控制，轉換8位TTL數字輸入從而來處理4到20mA范圍內的電流。固定的0.5mA電流被添加到DAC輸出電流，這個輸出電流在0到2.0mA之間轉換，然后被8相乘以產生電流為4-20mA
關鍵詞： 所屬欄目：電路圖 -
直流-10千赫頻率/電壓轉換器電路

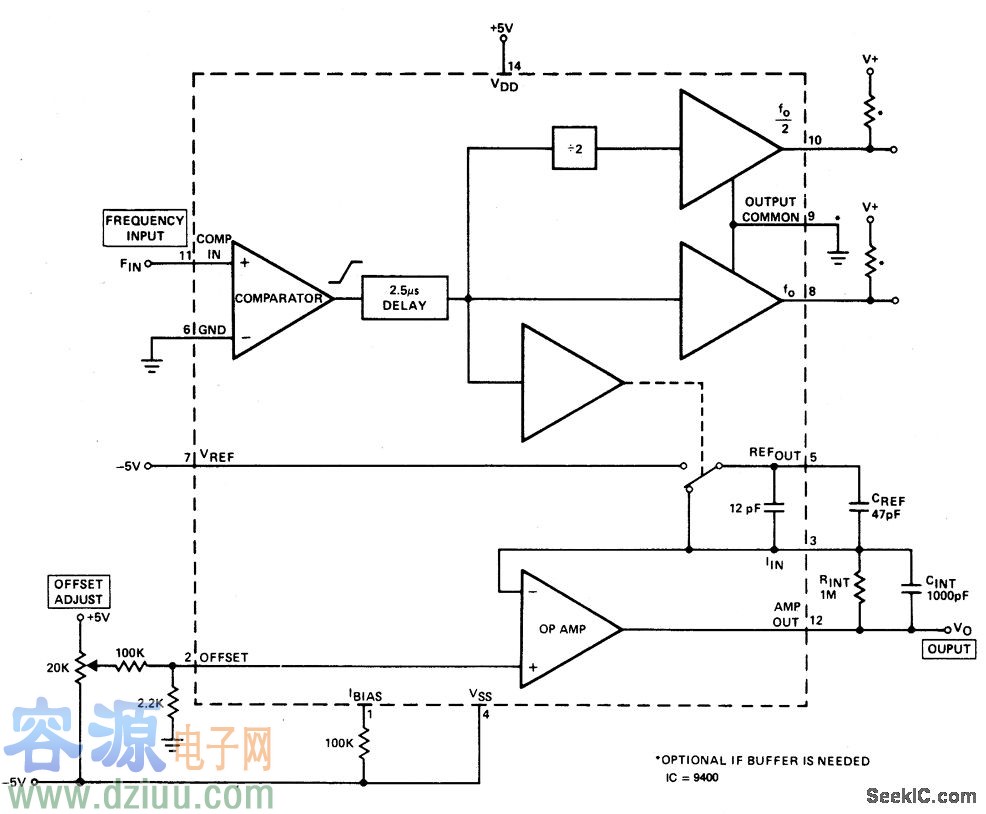

轉換器產生一個輸出電壓，輸出電壓是和輸入頻率波形成線性正比。每個在比較器輸入上的過零產生一個精確的變量從而被分配到運算放大器的交界。 :
