介紹抽油煙機自動控制電路圖

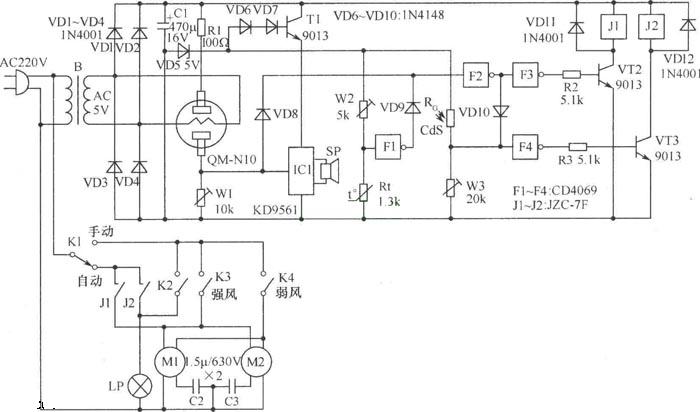

抽油煙機自動控制電路圖：
工作原理: 圖中氣敏傳感器和W1組成燃氣檢測電路，電源變壓器輸出的交流5V電壓給氣敏傳感器加熱絲加熱。
反相器F1、W2、熱敏電阻Rt組成溫度檢測電路。兩路檢測電路輸出的高電位信號分別經隔離二極管VD8、VD9控制由F2、F3、R2、VT2、J1組成的電機控制電路。
光敏電阻CdS、W3、F4、R3、VT3、J2等組成照明控制電路；IC1為音樂報警電路，由燃氣檢測電路控制。
元器件選擇IC1選用KD9561集成電路；F1～F4選用CD4069集成電路。VT1～VT3均選用9013三極管。光敏電阻選用CdS光敏電阻；熱敏電阻選用4只330Ω熱敏電阻串聯。氣敏傳感器選用QM-N10。其他元器件選用如圖
。
