三相雙速電機控制原理圖

一、雙速電動機簡介

雙速電動機屬于異步電動機變極調速，是通過改變定子繞組的連接方法達到改變定子旋轉磁場磁極對數，從而改變電動機的轉速。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

根據公式；n1=60f/p可知異步電動機的同步轉速與磁極對數成反比，磁極對數一倍，同步轉速n1下降至原轉速的一半，電動機額定轉速n也將下降近似一半，改變磁極對數可以達到改變電動機轉速的目的。這種調速方法是有級的，不能平滑調速，而且只適用于鼠籠式電動機。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

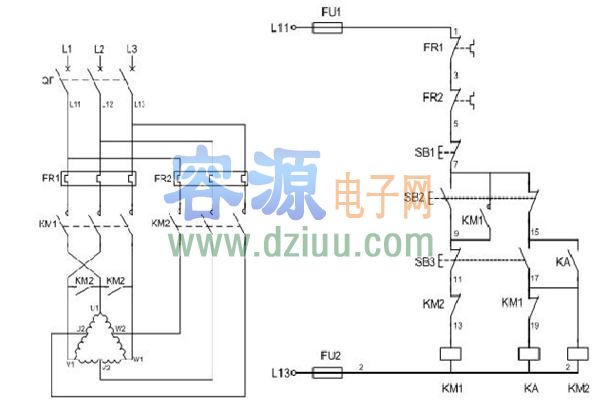

    此圖介紹的是最的單繞組雙速電動機，轉速比等于磁極倍數比，如2極／4極、4級／8極，從定子繞組△接法變?yōu)閅Y接法，磁極對數從p＝2變?yōu)閜=1。

∴轉速比＝2／1＝2

二、控制電路分析

   1、合上空氣開關QF引入三相電

    2、按下起動按鈕SB2，交流接觸器KM1線圈回路通電并自鎖，KM1主觸頭閉合，為電動機引進三相電源，L1接U1、L2接V1、L3接W1;U2、V2、W2懸空。電動機在△接法下運行，電動機p=2、n1＝1500轉／分。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

3、若想轉為高速運轉，則按SB3按鈕，SB3的常閉觸點斷開使接觸器KM1線圈斷電，KM1主觸頭斷開使U1、V1、W1與三相電源L1、L2、L3脫離。其輔助常閉觸頭恢復為閉合，為KM2線圈回路通電準備。接觸器KM2線圈回路通電并自鎖，其常開觸點閉合，將定子繞組三個首端U1、V1、W1連在一起，并把三相電源L1、L2、L3引入接U2、V2、W2，電動機在YY接法下運行，電動機p=1，n1＝3000轉／分。KM2的輔助常開觸點斷開，防KM1誤動。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

4、FR1、FR2分別為電動機△運行和YY運行的過載保護元件。

5、此控制回路中SB2的常開觸點與KM1線圈串聯，SB2的常閉觸點與KM2線圈串聯，同樣SB3按鈕的常閉觸點與KM1線圈串聯，SB3的常開于KM2線圈串聯，這種控制按鈕的互鎖控制，保證△與YY兩種接法不容－源－電－子－網－為你提供技術支持
