[圖文]自制6P14小功率膽機

時間:2011-12-21 18:24:49來源:原創作者:admin 點擊:次

無

普通功率在2W

讀者可根據自身條件選擇安裝方式。筆者用的是電子管收音機底座，其原有的電子管座，變壓器及接線柱，安裝甚為便利。如為整潔起見，讀者也可采用印刷電路板，將電源變壓器售輸出變壓器、扼流圈，電子管及大電解電容安裝于金屬板材底座上部，將印刷電路板安裝于底座內部，這樣可以防止阻容元件因受高溫而導致參考變化。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

為防止干擾信號進入，應采取必要的措施。電源變壓器可直立安裝，用支架支起，使其高出底座一段距離，可以防止變壓器漏磁通過底板進入電路而引起交流聲。電源變壓器線包與扼流圈線包垂直，并應盡遠離輸出變壓器。VE1、VE2應遠離電源變壓器．電解電容應遠離功放管，避免被烤得過熱而干涸失效。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

各種零件的接線應盡量短，走線不能亂，同一級元件應靠近該級電子管，并保證一點接地。電子管柵極引線應盡量短，并避免與屏極引線平行。屏極電路和柵級電路接線稍和底板離開一點，這樣可以減少潛在分布電容量。燈絲引線最好絞合起來靠底板走，以減少因燈絲引起的交流聲。旁路電容器直接由管座或旁路點連到本級接地點。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電容器的接線頭不能太長，被旁路的電流海交流電，和其他線路感應，而且長導線本身有電感，對高頻電流形成感抗，這樣就降低了旁路的作用。要特殊注意VE1柵極引線要采用金屬屏蔽線，并且在靠近柵極一點將屏蔽層接地。只要能注意事項，仔細焊接，裝制無誤后，通電煲機試聽，無需做工作。
部分元件代用經驗 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

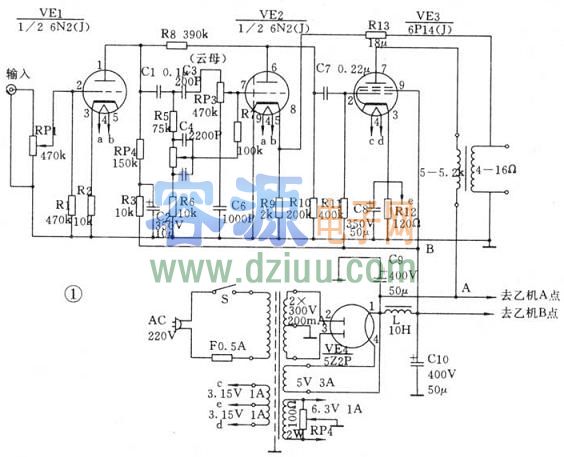

其中電壓放大管6N1代替，代替后R4降至100kΩ，R8降為100kΩ，R10降至50kΩ左右。用6N15代替時改動法如上。電源整流電子二極管6Z4代換。因單只6Z4管最大直流輸出電流只有75mA，故應用兩只管于并聯后使用，電路改動如圖2。
