500w電子管功放電路圖

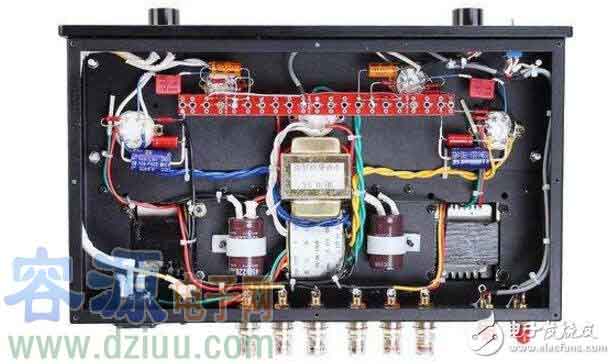

電子管放大器大多是采用分立元件、手工搭線、焊接，效率低，成本高。而晶體放大器多是采用晶體管和集成電路相結合方式，廣泛使用印刷電路板，效率高，焊接質量穩定，電性能指標高。
2.功率儲備與抗過載能力
高保真放大器動態范圍應做到120dB，這樣才能滿足聲響從輕微到高潮頂峰的需要，放大器輸出不削波，因此放大器要有足夠的功率儲備量。如果音頻電壓的動態范圍為3：1，因功率與電壓平方成正比，所以其功率動態范圍即為9：1。也就是說功率為90W的功放，要達到高保真放音只能開到10W。因此，晶體管放大器需要有很大的功率儲備，才不會出現過載失真，一旦過載，其失真幾乎成垂直線上升，嚴重時能損壞晶體管。電子管放大器抗過載能力遠比晶體管放大器強。如發生過載，其音樂信號巔峰只是變得比正常波形滑，聲音聽不出有多大程度的變壞。而對晶體管放大器來說，此時將出現削波，音質明顯變壞。
3.開環指標與瞬態特性
電子管功放的開環指標優于晶體管，不需加深度的負反饋，不加相位補償電容也能穩定地工作，因而其動態指標優于晶體管功放。晶體管功放的開環增益量（未加負反饋前的增益量）往往很大，它的優良的電聲指標，是依靠加了很大量的負反饋來達到的，為了抑制寄生振蕩，晶體管功放中又常常采用滯后補償，這就帶來了明顯的瞬態互調畸變，嚴重地影響音質。
