橋接除法板傳感器

時間:2019-02-07 11:39:26來源: 作者:電子愛好者 點擊:190次

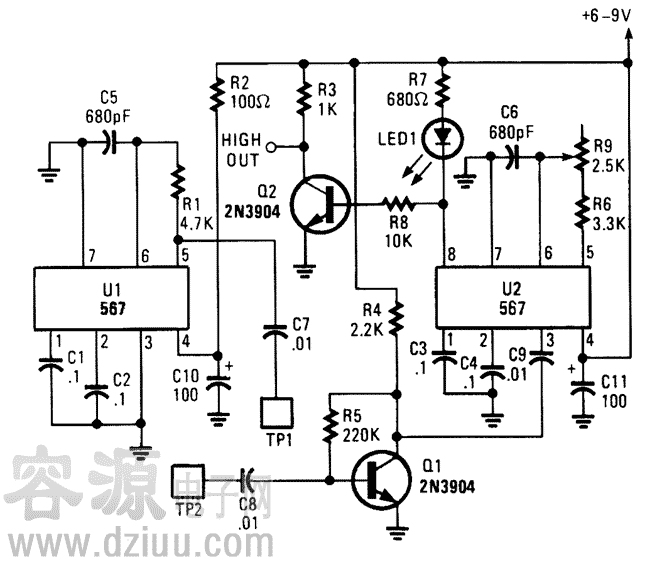

在此電路中,使用了兩個567音解碼器。一個是振蕩器,另一種是探測器。橋接TP1和TP2,這使U2接收UI的信號,這將導致U2的引腳8變?yōu)榈碗娖健_@個動作點亮LED1和驅動Q2的輸出變高。 :
橋接除法板傳感器
在此電路中,使用了兩個567音解碼器。一個是振蕩器,另一種是探測器。橋接TP1和TP2,這使U2接收UI的信號,這將導致U2的引腳8變?yōu)榈碗娖健_@個動作點亮LED1和驅動Q2的輸出變高。
