PW5100干電池升壓3.3V芯片
PW5100適用于一節干電池升壓到3.3V，兩節干電池升壓3.3V的升壓電路，PW5100干電池升壓IC。

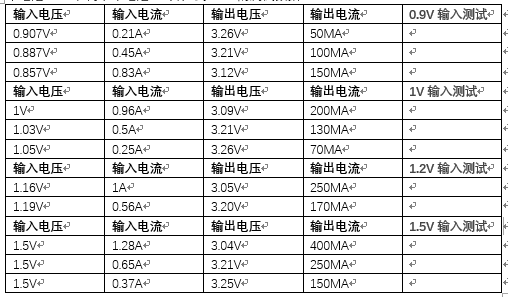

干電池1.5V和兩節干電池3V升壓到3.3V的測試數據

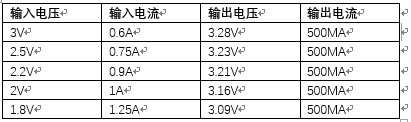

兩節干電池輸出500MA測試：

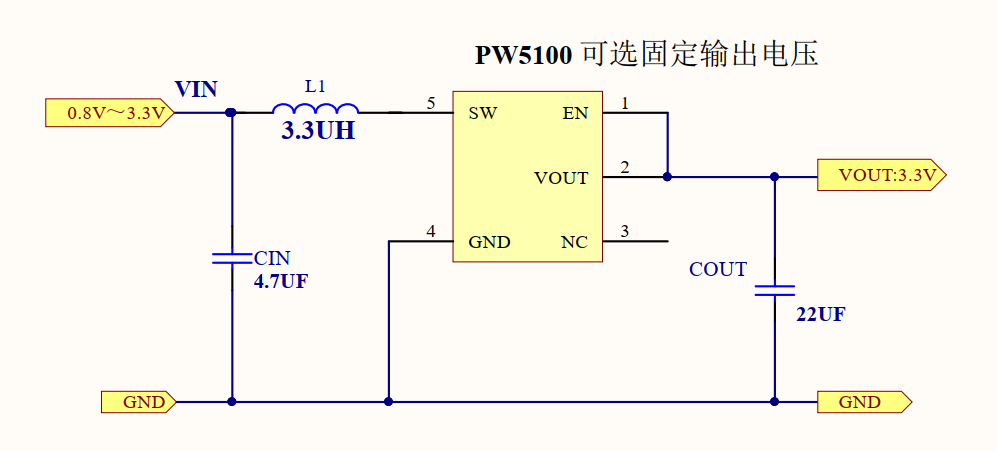

PW5100 的工作頻率高達 1.2MHz，其目的是為了能夠減小外部的電感尺寸和輸出電容容值，故 PW5100 只需要 1uH 以上的電感就可以保證正常工作，但是輸出端如果需要輸出大電流負載（例如：輸出電流大于 200mA），為了提高工作效率，建議使用較大一點的電感。同時輕載應用，輸出電流10M，50MA左右時，建議使用大的的電感如6.8UH。
非常感謝用戶kuakewei 的投稿！
